NES-75-48

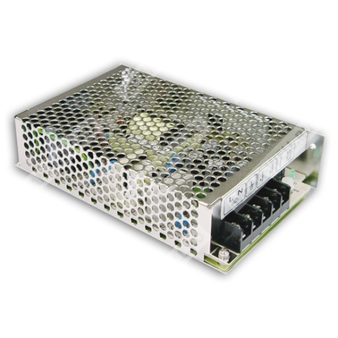

NES-75-48 - импульсный источник питания 48 В, 75 Вт для промышленной аппаратуры и систем автоматизации.
Назначение: сетевой AC/DC источник питания с одним выходом, предназначенный для формирования стабилизированного постоянного напряжения 48 В в устройствах промышленной электроники, автоматизации, измерительной и иной аппаратуры.
Краткое описание
Серия NES-75 представляет собой источник питания открытого исполнения мощностью 75 Вт с универсальным входом переменного тока, естественным охлаждением за счёт свободной конвекции и встроенными видами защиты по короткому замыканию, перегрузке и перенапряжению.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
|---|---|---|
| NES | Серия | Импульсный источник питания Mean Well серии NES |
| 75 | Номинальная мощность | 75 Вт |
| 48 | Выходное напряжение | 48 В постоянного тока |
Особенности
- Универсальный вход переменного тока во всём диапазоне.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% номинальной нагрузки.
- Компоновка для промышленного применения.
Основные параметры
| Параметр | Значение |
|---|---|
| Номинальная выходная мощность | 76,8 Вт |
| Диапазон выходного напряжения | 43,2…52,8 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон выходного тока | 0…1,6 А |
| Установка выходного напряжения | Регулировка в диапазоне 43,2…52,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 240 мВ п-п |
| Время установки выходного напряжения | 300 мс / 230 В AC, 500 мс / 115 В AC при полной нагрузке |
| Время удержания | 10 мс / 115 В AC при полной нагрузке |
| Эффективность типовая | 87% |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85…264 В AC |
| Диапазон входного напряжения с учётом регулировочной характеристики | 120…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Входной ток, типовой | 1,6 А / 115 В AC; 0,9 А / 230 В AC |
| Пусковой ток, типовой | Холодный старт 45 А |
| Ток утечки | <2 мА / 240 В AC |
| Диапазон работы по входному напряжению | При 85…115 В AC — нагрузка 80…100%; при 115…264 В AC — 100% |
Выход
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон регулировки напряжения | 43,2…52,8 В |
| Суммарная мощность | 76,8 Вт |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 240 мВ п-п |
| Тип выходной топологии | Одноканальный выход |
Защита
| Параметр | Значение |
|---|---|
| Защита от перегрузки | 105…135% от номинальной выходной мощности, режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 55,2…64,8 В |
| Защита от короткого замыкания | Есть |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL60950-1, TUV EN60950-1, CCE GB4943.1:2011 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм при 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, EN61000-6-1; уровень light industry, критерий A |
Прочее
| Параметр | Значение |
|---|---|
| MTBF | 378,2 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Размер корпуса | Case No. 901 |
| Масса | 0,52 кг |
| Упаковка | 30 шт. / 16 кг / 0,97 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
|---|---|
| 1 | Переменный ток / линия |
| 2 | Переменный ток / нейтраль |
| 3 | Защитное заземление |
| 4 | Выход постоянного тока −V |
| 5 | Выход постоянного тока +V |
Примечания
1. Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной с параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку выходного напряжения и регулировку по нагрузке.
4. Стабилизация по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
5. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Для сетей энергоснабжения 230 В AC следует использовать только класс применения в соответствии с указанным климатическим условием.
7. Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
