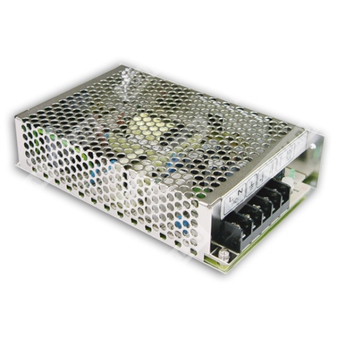

NES-75-5 — импульсный источник питания 5 В, 14 А, 70 Вт для промышленной и электронной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| NES | Серия источников питания Mean Well NES |
| 75 | Номинальная мощность 75 Вт |
| 5 | Выходное напряжение 5 В постоянного тока |
Назначение
NES-75-5 — это однофазный импульсный источник питания открытого исполнения с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В для промышленной электроники, автоматизации и встроенных систем.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции воздуха.
- Испытание при 100% нагрузке перед отгрузкой.
- Металлический корпус с открытым исполнением для монтажа в составе оборудования.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока |
| Диапазон напряжения для настройки рабочей точки | 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД тип. | 77% |
| Потребляемый ток тип. | 1,5 А при 115 В переменного тока |
| Пусковой ток тип. | 45 А при холодном старте |
| Ток утечки | Менее 2 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 14 А |
| Диапазон выходного тока | 0…14 А |
| Номинальная мощность | 70 Вт |
| Допуск установки выходного напряжения | 4,75…5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления | 500 мс, 30 мс при 230 В переменного тока, 10 мс при 115 В переменного тока на полной нагрузке |
| Время удержания тип. | 50 мс при 230 В переменного тока, 15 мс при полной нагрузке |
| Пульсации и шум | 80 мВ пик-пик |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105…135% от номинальной выходной мощности, ограничение по току, режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75…6,75 В |
| Защита от короткого замыкания | Есть |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, CCC GB4943.1:2011 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм при 500 В постоянного тока / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; уровень для промышленной среды, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 378,2 тыс. ч минимум по данным расчёта Telcordia SR-332 (при 25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 30 шт. в коробке, 16 кг/коробка |
Механические параметры
| Параметр | Значение |
| Конструкция корпуса | Открытое исполнение |
| Номер корпуса | 901 |
| Регулировка выходного напряжения | Подстроечный элемент V ADJ |
| Подключение | Клеммная колодка |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока V− |
| 5 | Выход постоянного тока V+ |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены на частоте 20 МГц с использованием витой пары длиной 12 дюймов с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск установки выходного напряжения включает настройку на номинальную нагрузку.
- Нестабильность по сети измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Для проверки уровня перегрузки требуется выдержка около 200 мс и повторное включение при нормализации условий, так как источник питания работает только в режиме hiccup.
- Источник питания рассматривается как компонент, который устанавливается в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам по ЭМС.
