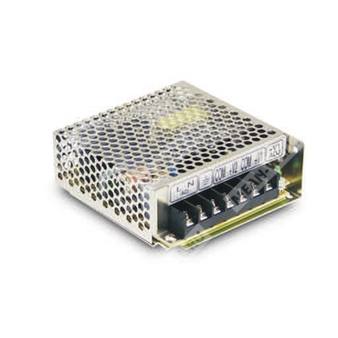

NET-35A - трехканальный импульсный источник питания 35 Вт с универсальным входом для промышленной аппаратуры.
Назначение и краткое описание
NET-35A представляет собой источник питания серии NET-35 с тремя независимыми выходами постоянного тока и суммарной выходной мощностью 35 Вт. Изделие предназначено для питания промышленной электроники, контрольно-измерительных и встраиваемых систем, где требуется несколько уровней напряжения от одного сетевого источника. Конструкция ориентирована на охлаждение за счет свободной конвекции воздуха и работу в широком диапазоне сетевого напряжения.
Расшифровка партномера
| Партномер |
Расшифровка |
| NET-35A |
Серия NET, мощность 35 Вт, исполнение A с тремя выходами 5 В, 12 В и -5 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Три выходных канала постоянного напряжения.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке на прогонке.
Выходные параметры
| Параметр |
Значение |
| Модель |
NET-35A |
| Количество выходов |
3 |
| Выход 1 |
5 В |
| Выход 2 |
12 В |
| Выход 3 |
-5 В |
| Номинальный ток выхода 1 |
3 А |
| Номинальный ток выхода 2 |
1 А |
| Номинальный ток выхода 3 |
0,5 А |
| Диапазон регулировки напряжения |
Выход 1: 4,75…5,5 В; выход 2: 11,4…13,2 В; выход 3: -4,75…-5,5 В |
| Пульсации и шум |
Выход 1: 80 мВ п-п; выход 2: 120 мВ п-п; выход 3: 120 мВ п-п |
| Точность установки напряжения |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,5% |
| Время установки |
500 мс, 30 мс / 230 В AC |
| Время удержания |
50 мс / 230 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85…264 В AC; 120…370 В DC |
| Диапазон частоты |
47…63 Гц |
| КПД тип. |
78% |
| Входной ток тип. |
0,75 А / 115 В AC; 0,5 А / 230 В AC |
| Пусковой ток тип. |
45 А при холодном старте |
| Ток утечки |
< 2 мА / 240 В AC |
Защиты
| Вид защиты |
Описание |
| Перегрузка |
110…150% от номинальной выходной мощности; защита Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
Выход 1: 5,75…6,75 В; защита с отключением выходного напряжения, восстановление повторным включением питания |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20…+60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03% / °C (0…45 °C) |
| Вибрация |
10…500 Гц, 2G 10 мин / 1 цикл, период 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, CB (IEC60950-1) утверждено |
| Испытательное напряжение |
Вход - выход: 3 кВ AC; вход - корпус: 2 кВ AC; выход - корпус: 0,5 кВ AC |
| Сопротивление изоляции |
Вход - выход, вход - корпус, выход - корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55022 (CISPR22) класс B, EN61000-3-2,-3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; промышленный уровень, критерий A |
Надежность, габариты и масса
| Параметр |
Значение |
| MTBF |
382,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
99 × 97 × 36 мм |
| Упаковка |
0,36 кг; 45 шт. / 17,2 кг / 0,93 куб. фута |
Механические данные и подключение
| Параметр |
Значение |
| Типоразмер корпуса |
Case No. 905 |
| Обозначение клемм |
1: AC/L; 2: AC/N; 3: FG; 4: DC OUTPUT V3; 5: DC OUTPUT V2; 6: DC OUTPUT COM; 7: DC OUTPUT +V1; +V ADJ. |
| Частота преобразования |
60 кГц |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания; вход шунтируется конденсаторами 0,1 мкФ и 47 мкФ, соединенными параллельно.
- Допуск включает настройку напряжения, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкой линии до номинальной нагрузки.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки, при этом выходной ток других каналов не должен превышать 60% номинальной нагрузки.
- Каждый канал может работать в пределах указанного диапазона тока, но суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
