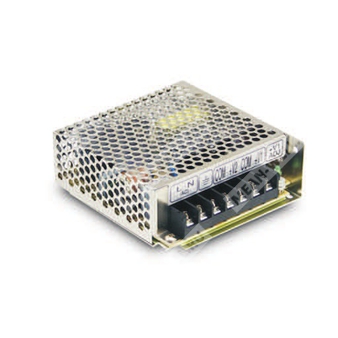

NET-35B
NET-35B - трёхвыходной импульсный источник питания мощностью 35 Вт для промышленной и электронной аппаратуры.
Расшифровка партномера NET-35B
| Позиция | Значение |
| NET | Серия источников питания NET |
| 35 | Номинальная мощность 35 Вт |
| B | Модификация с тремя выходами: 5 В, 12 В и -12 В |
Назначение и особенности
Источник питания серии NET-35B предназначен для преобразования сетевого переменного напряжения в три стабилизированных выходных напряжения постоянного тока. Применяется в промышленной электронике, аппаратуре автоматизации, телекоммуникационных и измерительных устройствах, а также в системах с комбинированным питанием нескольких узлов.
- Универсальный вход переменного тока с широким диапазоном.
- Три независимых выхода постоянного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции воздуха.
- Испытание при 100% полной нагрузке перед поставкой.
Выходные параметры
| Параметр | Значение для NET-35B |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -12 В |
| Номинальный ток выхода 1 | 3 А |
| Номинальный ток выхода 2 | 1 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон тока выхода 1 | 0,5–4 А |
| Диапазон тока выхода 2 | 0,1–1,5 А |
| Диапазон тока выхода 3 | 0,1–0,5 А |
| Номинальная мощность | 33 Вт |
| Пульсации и шум, максимум | 80 мВп-п / 120 мВп-п / 120 мВп-п |
| Диапазон регулировки напряжения | Выход 1: 4,75–5,5 В; Выход 2: 11,4–13,2 В; Выход 3: -10,8–-13,2 В |
| Стабилизация по напряжению | ±2,0% / ±6,0% / ±6,0% |
| Стабилизация по линии | ±0,5% / ±1,0% / ±1,0% |
| Стабилизация по нагрузке | ±1,5% / ±3,0% / ±3,0% |
| Время установки, тип. | 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. | 10 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC или 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 79% |
| Входной ток, тип. | 0,5 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 45 А |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Выход 1: 5,1–6,75 В; защита с отключением выхода, восстановление после повторного включения питания |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -20…+60 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20–90% без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–45 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин / 1 цикл, 60 мин по осям X, Y, Z |
Требования по безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) одобрено |
| Испытательное напряжение | Вход/выход: 3 кВ AC; Вход/корпус: 2 кВ AC; Выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; промышленный уровень, критерий A |
Дополнительные сведения
| Параметр | Значение |
| MTBF | 386,2 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Упаковка | 0,36 кг; 45 шт. / 17,2 кг / 0,93 куб. фут |
| Частота преобразования | 60 кГц |
Разводка клемм
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT V3 |
| 5 | DC OUTPUT V2 |
| 6 | DC OUTPUT COM |
| 7 | DC OUTPUT V1 |
Кривые снижения параметров
При температуре окружающей среды выше 50 °C допустимая нагрузка снижается; при 60 °C уровень нагрузки составляет около 60%.
При входном напряжении 85 В AC допустимая нагрузка составляет около 80%, при 115 В AC и выше — 100%.
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуски на установку, стабилизацию по линии и по нагрузке.
4. Стабилизация по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
5. Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки, понижение до 60% нагрузки.
6. Каждый выход может работать в пределах своего диапазона тока, но суммарная выходная мощность не должна превышать номинальную.
7. Источник питания является компонентом, предназначенным для установки в конечное изделие; окончательное изделие должно быть повторно проверено на соответствие директивам ЭМС.
