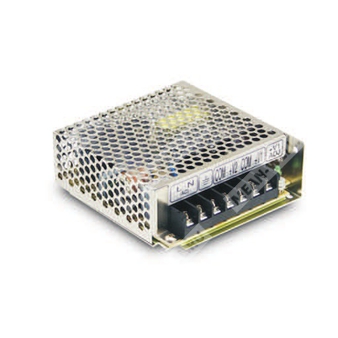

NET-35D - 35-ваттный трёхвыходный импульсный источник питания с тремя стабилизированными выходами.
Назначение: NET-35D представляет собой импульсный источник питания мощностью 35 Вт с тремя выходными каналами, предназначенный для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NET | Серия источников питания NET |
| 35 | Номинальная выходная мощность 35 Вт |
| D | Модификация с тремя выходами: 5 В, 24 В, 12 В |
Ключевые особенности
- Универсальный вход переменного тока с широким диапазоном.
- Три выходных канала.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке на этапе приработки.
- Двухлетняя гарантия.
Выход
| Параметр |
Значение |
| Количество выходов |
3 |
| Выходные напряжения |
5 В, 24 В, 12 В |
| Номинальные токи |
5 В — 2,5 А; 24 В — 0,5 А; 12 В — 1 А |
| Диапазон регулировки напряжения |
5 В: 4,75–5,5 В; 24 В: 23,4–30 В; 12 В: 10,8–13,2 В |
| Диапазон тока нагрузки |
5 В: 0,5–3 А; 24 В: 0,1–1,5 А; 12 В: 0,1–1 А |
| Номинальная мощность |
36,5 Вт |
| Пульсации и шум, максимум |
5 В: 200 мВп-п; 24 В: 200 мВп-п; 12 В: 120 мВп-п |
| Стабилизация по напряжению |
±0,5% |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
5 В: ±3,0%; 24 В: ±3,0%; 12 В: ±1,0% |
| Время установки |
1200 мс, 30 мс при 115 В переменного тока на полной нагрузке |
| Время удержания |
10 мс при 115 В переменного тока на полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 В переменного тока; 120–370 В постоянного тока |
| Диапазон частоты |
47–63 Гц |
| КПД, тип. |
79% |
| Входной ток, тип. |
0,75 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток, тип. |
45 А при холодном пуске |
| Ток утечки |
<2 мА при 240 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
110–150% от номинальной выходной мощности; защита с режимом «hiccup», автоматическое восстановление после устранения аварии |
| Перенапряжение |
Канал 1: 5,75–6,75 В; защита: отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+60 °C (см. график снижения нагрузки) |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0–45 °C) |
| Вибрация |
10–500 Гц, 2G в течение 10 мин; 1 цикл; 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, CB (IEC60950-1) одобрено |
| Испытательное напряжение |
Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм при 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-1; промышленный уровень, критерий A |
Прочее
| Параметр |
Значение |
| MTBF |
382,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Размеры |
99 × 97 × 36 мм (Д × Ш × В) |
| Упаковка |
0,36 кг; 45 шт./17,2 кг/0,93 куб.фута |
Примечания
| 1 |
Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на полосе 20 МГц с использованием провода «витая пара», оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает настройку напряжения, стабилизацию по сети и по нагрузке. |
| 4 |
Стабилизация по сети измеряется от низкого входного напряжения к высокому при номинальной нагрузке. |
| 5 |
Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки. |
| 6 |
Каждый выход может работать в пределах диапазона тока, но суммарная выходная мощность не должна превышать номинальную мощность. |
| 7 |
Источник питания является компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. |
Сведения по клеммам
| Номер контакта |
Назначение |
| 1 | Переменный или постоянный вход |
| 2 | Переменный или постоянный вход |
| 3 | Заземление корпуса |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока V2 |
| 6 | Выход постоянного тока COM |
| 7 | Выход постоянного тока V1 |
