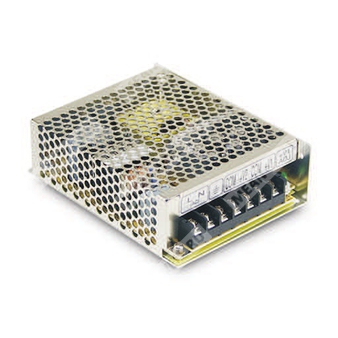

NET-50A - трёхканальный импульсный источник питания 50 Вт с универсальным входом переменного/постоянного тока и защитами от перегрузки и перенапряжения.
Серия NET-50 представляет собой импульсные источники питания с тремя выходами для применения в промышленной электронике, системах автоматизации и другой аппаратуре, где требуется несколько стабилизированных напряжений от одного компактного сетевого блока.
Расшифровка партномера NET-50A
| Позиция | Расшифровка |
| NET | Серия источников питания NET |
| 50 | Номинальная выходная мощность 50 Вт |
| A | Модификация с выходами 5 В / 12 В / -5 В |
Основные особенности
- Универсальный вход переменного тока в полном диапазоне.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузки при заводском прогоне.
- Два года гарантии.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -5 В |
| Номинальный ток выхода 1 | 4 А |
| Номинальный ток выхода 2 | 2 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон тока выхода 1 | 0,6…5 А |
| Диапазон тока выхода 2 | 0,2…2,5 А |
| Диапазон тока выхода 3 | 0,1…0,7 А |
| Номинальная мощность | 46,5 Вт |
| Пульсации и шум, максимум | 80 мВ п-п |
| Диапазон регулировки напряжения | Выход 1: 4,75…5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока / 120…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| КПД тип. | 76% |
| Входной ток тип. | 1,1 А при 115 В AC; 0,65 А при 230 В AC |
| Пусковой ток тип. | 45 А, холодный запуск |
| Ток утечки | <2 мА / 240 В AC |
Временные характеристики
| Параметр | Значение |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания тип. | 50 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим прерывистой работы; автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Выход 1: 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения; восстановление после повторного включения питания |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB(IEC60950-1) approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-1; уровень light industry, критерий A |
Прочие параметры
| Параметр | Значение |
| MTBF | 348,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,72 куб. фута |
| Частота преобразования | 60 кГц |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Выход постоянного тока +V2 |
| 2 | Выход постоянного тока COM |
| 3 | PE, защитное заземление |
| 4 | Выход постоянного тока V3 |
| 5 | Вход переменного тока L |
| 6 | Вход переменного тока N |
| 7 | Выход постоянного тока +V1 |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельному конденсатору 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, регулирование по линии и регулирование по нагрузке.
4. Регулирование по линии измеряется от низкой до высокой линии при номинальной нагрузке.
5. Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки, остальные выходы загружены на 60% номинальной нагрузки.
6. Каждый выход может работать в пределах своего диапазона тока, но суммарная выходная мощность не должна превышать номинальную мощность блока.
7. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
