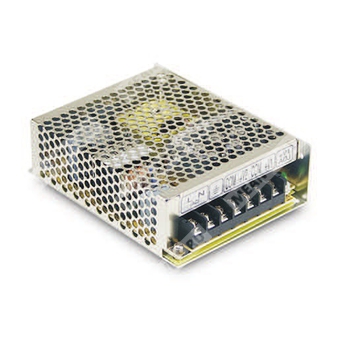

NET-50B - трёхвыходной импульсный источник питания 50 Вт для промышленной электроники и телекоммуникационного оборудования.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| NET | Серия | Серия источников питания Mean Well NET-50 |
| 50 | Мощность | Номинальная мощность 50 Вт |
| B | Исполнение | Модель с выходами 5 В, 12 В и -12 В |
Назначение и особенности
NET-50B — это импульсный источник питания открытого исполнения с тремя выходами, предназначенный для питания промышленной аппаратуры, средств автоматики, измерительных и электронных устройств. Выполнен с универсальным входом переменного и постоянного тока, естественным охлаждением за счёт свободной конвекции воздуха и встроенными защитами от короткого замыкания, перегрузки и перенапряжения.
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Три выходных канала: 5 В, 12 В и -12 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузки перед отгрузкой.
- 2 года гарантии.
Выходные параметры
| Параметр | Значение |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -12 В |
| Номинальный ток выхода 1 | 4 А |
| Номинальный ток выхода 2 | 2 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон тока выхода 1 | 0,6 ~ 5 А |
| Диапазон тока выхода 2 | 0,2 ~ 2,5 А |
| Диапазон тока выхода 3 | 0,1 ~ 0,7 А |
| Номинальная мощность | 50 Вт |
| Пульсации и шум | 120 мВ п-п / 80 мВ п-п / 120 мВ п-п |
| Диапазон регулировки напряжения | Для 5 В: 4,75 ~ 5,5 В |
| Допуск по напряжению | ±6,0% / ±5,0% / ±6,0% |
| Регулирование по линии | ±1,0% / ±1,0% / ±1,0% |
| Регулирование по нагрузке | ±3,0% / ±1,0% / ±3,0% |
| Возможность совместной работы каналов | Каждый выход может работать в пределах своего диапазона тока, при этом суммарная выходная мощность не должна превышать номинальную |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 1,1 А при 115 В AC; 0,65 А при 230 В AC |
| Пусковой ток | 45 А, холодный запуск |
| Ток утечки | <2 мА при 240 В AC |
| КПД тип. | 78% |
Динамические характеристики
| Параметр | Значение |
| Время установления, время нарастания | 500 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания тип. | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
| Частота преобразования | 60 кГц |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Для канала CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим включением питания для восстановления |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB(IEC60950-1) одобрено |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55022 (CISPR22) Класс B, EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-1, уровень light industry, критерий A |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,72 куб. фута |
| Корпус | Case No. 903 |
Надёжность
| Параметр | Значение |
| MTBF | 348,4 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Выход постоянного тока AC/L |
| 2 | Выход постоянного тока AC/N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока +V2 |
| 6 | Выход постоянного тока COM |
| 7 | Выход постоянного тока +V1 |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при ширине полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от низкой к высокой нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки, при этом выходы 60% и других выходов могут иметь отличные условия.
- Каждый выход может работать в пределах своего диапазона тока, но суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям EMC.
