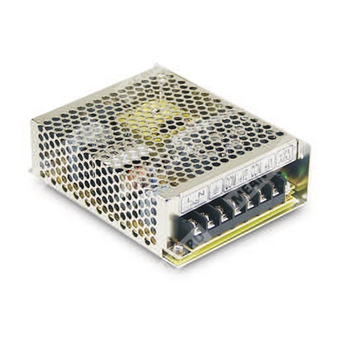

NET-50C - трехканальный импульсный источник питания мощностью 50 Вт для промышленной электроники.
NET-50C
Расшифровка партномера
| Позиция | Расшифровка |
| NET | Серия источников питания Mean Well NET |
| 50 | Номинальная мощность 50 Вт |
| C | Вариант исполнения с выходами 5 В, +15 В и -15 В |
Краткое назначение
Трехвыходной сетевой импульсный источник питания для питания промышленной и электронной аппаратуры с тремя изолированными выходными напряжениями.
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции воздуха.
- Испытание на 100% нагрузке перед отгрузкой.
- Трехканальное выходное исполнение.
Выходные параметры
| Параметр | Значение |
| Модель | NET-50C |
| Количество выходов | 3 |
| Канал 1 | 5 В |
| Канал 2 | 15 В |
| Канал 3 | -15 В |
| Номинальный ток канала 1 | 6 А |
| Номинальный ток канала 2 | 1,5 А |
| Номинальный ток канала 3 | 0,5 А |
| Диапазон регулировки тока канала 1 | 0,6…5 А |
| Диапазон регулировки тока канала 2 | 0,1…2 А |
| Диапазон регулировки тока канала 3 | 0,1…0,7 А |
| Номинальная мощность | 50 Вт |
| Пульсации и шум, канал 1 | 80 мВ п-п |
| Пульсации и шум, канал 2 | 150 мВ п-п |
| Пульсации и шум, канал 3 | 150 мВ п-п |
| Диапазон подстройки напряжения канала 1 | 4,75…5,5 В |
| Точность выходного напряжения | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±1,0% / ±3,0% |
| Установка, время нарастания | 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания (тип.) | 10 мс / 115 В AC; 50 мс / 230 В AC при полной нагрузке |
| КПД (тип.) | 78% |
| Защита от перегрузки | 110…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Канал 1: 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC |
| Диапазон входного напряжения постоянного тока | 120…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток (тип.) | 1,1 А / 115 В AC; 0,65 А / 230 В AC |
| Пусковой ток (тип.) | 45 А при холодном старте |
| Ток утечки | <2 мА / 240 В AC |
Условия окружающей среды
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Дерейтинг по температуре | См. кривую снижения нагрузки |
| Дерейтинг по входному напряжению | См. кривую снижения нагрузки по входному напряжению |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) одобрено |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | EN55022 (CISPR22) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; light industry level, criteria A |
Прочие параметры
| Параметр | Значение |
| MTBF | 348,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,72 куб. фута |
| Частота преобразования | 60 кГц |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока +V2 |
| 6 | Общий провод COM |
| 7 | Выход постоянного тока +V1 |
Механические размеры
Корпус: Case No. 903, единицы измерения: мм.
Основные размеры: длина 129 мм, ширина 98 мм, высота 38 мм.
Дополнительные установочные размеры и расположение крепежных отверстий приведены на чертеже.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную стабилизацию и нагрузочную стабилизацию.
- Линейная стабилизация измеряется от низкой нагрузки к высокой при номинальной нагрузке.
- Нагрузочная стабилизация измеряется от 20% до 100% номинальной нагрузки, при прочей нагрузке 60%.
- Каждый выход может работать в пределах собственного диапазона тока, но суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
