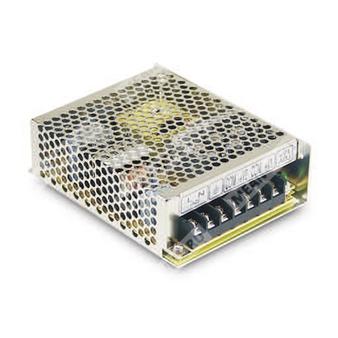

NET-50D — 50-ваттный трёхвыходной импульсный источник питания для промышленной электроники с универсальным входом.
Назначение: источники серии NET-50 предназначены для питания аппаратуры с несколькими напряжениями постоянного тока, применяются в промышленной автоматике, электронике управления и смежных системах.
Расшифровка партномера NET-50D
| Обозначение | Расшифровка |
|---|
| NET | Серия импульсных источников питания Mean Well NET |
| 50 | Номинальная мощность 50 Вт |
| D | Модификация с тремя выходами: 5 В, 24 В и 12 В |
Основные особенности
- Универсальный вход переменного тока / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% нагрузке.
- Компактное исполнение для промышленного монтажа.
- Три независимых выходных канала.
Выходные параметры
| Параметр | Значение |
|---|
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Выход 3 | 12 В |
| Номинальный ток 1-го выхода | 3 А |
| Номинальный ток 2-го выхода | 1 А |
| Номинальный ток 3-го выхода | 1 А |
| Диапазон регулировки тока 1-го выхода | 0,1 ~ 1,5 А |
| Диапазон регулировки тока 2-го выхода | 0,1 ~ 1,5 А |
| Диапазон регулировки тока 3-го выхода | 0,1 ~ 1,5 А |
| Номинальная мощность | 51 Вт |
| Пульсации и шум, макс. | 80 мВп-п |
| Допуск по напряжению | ±5,0% |
| Регулировка линии | ±1,0% |
| Регулировка нагрузки | ±0,5% |
| Диапазон подстройки напряжения | 5,75 ~ 6,75 В |
| Время запуска и нарастания | 1200 мс, 30 мс / 115 ВAC при полной нагрузке |
| Время удержания | 10 мс / 115 ВAC при полной нагрузке; 50 мс / 230 ВAC |
| КПД тип. | 80% |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 ВAC; 120 ~ 370 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| Ток потребления тип. | 1,1 А / 115 ВAC; 0,65 А / 230 ВAC |
| Пусковой ток тип. | 45 А, холодный старт |
| Ток утечки | < 2 мА / 240 ВAC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) approved |
| Испытательное напряжение | I/P-O/P: 3 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; light industry level, criteria A |
Прочие параметры
| Параметр | Значение |
|---|
| MTBF | 348,4 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,72 CUFT |
| Частота преобразования | 60 кГц |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Регулировка линии измеряется от низкой к высокой линии при номинальной нагрузке.
- Регулировка нагрузки измеряется от 20% до 100% номинальной нагрузки, остальные выходы — при 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона тока, но суммарная выходная мощность не должна превышать номинальную мощность блока.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Подключение выводов
| Номер вывода | Назначение |
|---|
| 1 | Выход постоянного тока +V2 |
| 2 | Выход постоянного тока COM |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока +V1 |
| 6 | Вход AC/L |
| 7 | Вход AC/N |
