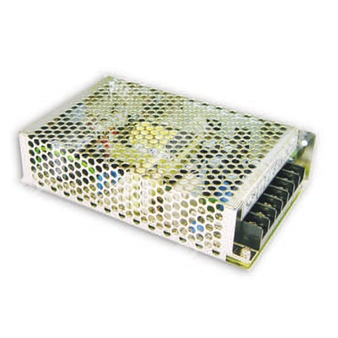

NET-75A - трехвыходной импульсный источник питания 75 Вт для промышленной аппаратуры с универсальным входом переменного тока.
NET-75A — это импульсный источник питания серии NET-75 с тремя выходными напряжениями, предназначенный для питания промышленной и электронной аппаратуры. Модель рассчитана на работу от универсальной сети переменного тока и имеет встроенные защиты от короткого замыкания, перегрузки и перенапряжения. Охлаждение осуществляется за счет свободной конвекции воздуха.
Расшифровка партномера
| Партномер | Расшифровка |
| NET | Серия источников питания NET |
| 75 | Номинальная мощность 75 Вт |
| A | Исполнение с выходами 5 В, 12 В и -5 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при полной нагрузке 100%.
- Соответствие требованиям по электромагнитной совместимости и безопасности.
Выходные параметры
| Параметр |
Значение |
| Модель |
NET-75A |
| Количество выходов |
3 |
| Выход 1 |
5 В |
| Выход 2 |
12 В |
| Выход 3 |
-5 В |
| Номинальный ток выхода 1 |
6 А |
| Номинальный ток выхода 2 |
3 А |
| Номинальный ток выхода 3 |
0,5 А |
| Диапазон тока выхода 1 |
0,6–7 А |
| Диапазон тока выхода 2 |
0,2–3,5 А |
| Диапазон тока выхода 3 |
0,1–0,7 А |
| Номинальная мощность |
68,5 Вт |
| Пульсации и шум, максимум |
80 мВ пик-пик / 120 мВ пик-пик / 120 мВ пик-пик |
| Диапазон подстройки напряжения |
Выход 1: 4,75–5,5 В |
| Диапазон подстройки напряжения |
Выход 2: 11,4–5,5 В |
| Диапазон подстройки напряжения |
Выход 3: -4,75 – -5,5 В |
| Допуск по установке напряжения |
±2,0 % |
| Стабилизация по линии |
±0,5 % |
| Стабилизация по нагрузке |
±1,5 % |
| Время установки, тип. |
500 мс, 30 мс / 230 ВAC |
| Время удержания, тип. |
50 мс / 230 ВAC |
| Выходное напряжение на холостом ходу |
Диапазон указан в таблице выше по каждому выходу |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 ВAC |
| Диапазон частоты сети |
47–63 Гц |
| КПД, тип. |
77 % |
| Входной ток, тип. |
1,5 А / 115 ВAC |
| Входной ток, тип. |
0,9 А / 230 ВAC |
| Пусковой ток, тип. |
45 А при холодном пуске |
| Ток утечки |
< 2 мА / 240 ВAC |
Защиты
| Параметр |
Значение |
| Перегрузка |
110–150 % от номинальной выходной мощности |
| Тип защиты от перегрузки |
С режимом hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение по выходам 1 и 3 |
CH1: 5,75–6,75 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+60 °C |
| Рабочая влажность |
20–90 % RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95 % RH |
| Температурный коэффициент |
±0,03 %/°C (0–45 °C) |
| Вибрация |
10–500 Гц, 2G в течение 1 цикла, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, CB (IEC60950-1) approved |
| Испытательное напряжение |
Вход-выход: 3 кВ переменного тока |
| Испытательное напряжение |
Вход-корпус: 2 кВ переменного тока |
| Испытательное напряжение |
Выход-корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход, вход-корпус, выход-корпус: 100 МОм / 500 ВDC / 25 °C / 70 % RH |
| Эмиссия ЭМС |
Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1; для светотехнической промышленности, критерий A |
Прочее
| Параметр |
Значение |
| MTBF |
361,6 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
159 × 97 × 38 мм (Д × Ш × В) |
| Упаковка |
0,52 кг; 30 шт.; 16,6 кг; 0,97 куб. фут |
Назначение выводов
| Номер контакта |
Назначение |
| 1 | Переменный вход L |
| 2 | Переменный вход N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока +V2 |
| 6 | Выход постоянного тока COM |
| 7 | Выход постоянного тока +V1 |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой измерения при использовании витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого уровня к высокому.
- Стабилизация по нагрузке измеряется от 20 % до 100 % номинальной нагрузки при сохранении остальных параметров.
- Каждый выходной канал может работать в пределах своего диапазона тока, однако суммарная выходная мощность не должна превышать номинальную.
- Источник питания считается компонентом, который будет установлен в конечном оборудовании; необходимо повторно подтверждать соответствие ЭМС конечной установки.
