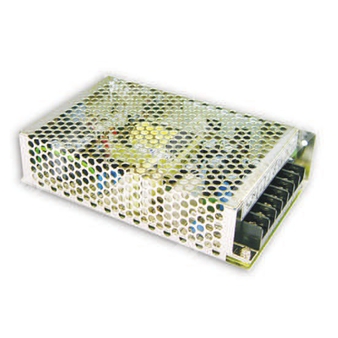

NET-75C - трехвыходной импульсный источник питания мощностью 75 Вт для промышленной аппаратуры.
NET-75C — это импульсный источник питания серии NET-75 с тремя выходами постоянного тока, предназначенный для промышленной электроники, систем автоматики и распределенных электронных узлов.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| NET | Серия источников питания NET |
| 75 | Номинальная мощность 75 Вт |
| C | Исполнение с выходами +5 В, +15 В и -15 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Три независимых выходных канала постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на полную нагрузку в течение 100% времени.
- Соответствие требованиям безопасности и ЭМС.
Выходные параметры
| Параметр |
Значение |
| Модель |
NET-75C |
| Количество выходов |
3 |
| Выход 1 |
+5 В |
| Выход 2 |
+15 В |
| Выход 3 |
-15 В |
| Номинальный ток выхода 1 |
6 А |
| Номинальный ток выхода 2 |
2,3 А |
| Номинальный ток выхода 3 |
0,5 А |
| Диапазон тока выхода 1 |
0,6–7,5 А |
| Диапазон тока выхода 2 |
0,2–3,5 А |
| Диапазон тока выхода 3 |
0,1–0,7 А |
| Номинальная мощность |
72 Вт |
| Пульсации и шум |
80 мВ п-p / 150 мВ п-p / 150 мВ п-p |
| Диапазон подстройки выходного напряжения |
CH1: 4,75–5,5 В; CH2: 14,75–15,5 В; CH3: -14,75…-15,5 В |
| Стабилизация по напряжению |
±2,0 % |
| Стабилизация по линии |
±1,0 % |
| Стабилизация по нагрузке |
±1,5 % |
| Время установки, тип. |
500 мс, 30 мс при 230 В AC |
| Время удержания, тип. |
50 мс / 230 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 В AC |
| Диапазон частоты |
47–63 Гц |
| КПД, тип. |
78 % |
| Входной ток, тип. |
1,5 А / 115 В AC; 0,9 А / 230 В AC |
| Пусковой ток, тип. |
45 А при холодном старте |
| Ток утечки |
<2 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
110–150 % от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим Hiccup; восстановление автоматическое после устранения аварии |
| Перенапряжение |
CH1: 5,75–6,75 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
-20…+60 °C |
| Характеристика снижения нагрузки |
См. кривую снижения нагрузки |
| Рабочая влажность |
20–90 % RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95 % RH |
| Температурный коэффициент |
±0,03 %/°C (0…45 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, CB (IEC60950-1) |
| Выдерживаемое напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС |
Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN61000-6-1; уровень для легкой промышленности, критерий A |
Прочие параметры
| Параметр |
Значение |
| MTBF |
361,6 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты |
159 × 97 × 38 мм (Д × Ш × В) |
| Упаковка |
0,52 кг; 30 шт.; 16,6 кг; 0,97 куб. фут |
Подключение к клеммам
| Номер контакта |
Назначение |
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока +V2 |
| 6 | Выход постоянного тока COM |
| 7 | Выход постоянного тока +V1 |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой методом с использованием витой пары длиной 12 дюймов, с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуски включают допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкого к высокому значению входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 20 % до 100 % номинальной, при условии что выходная мощность не превышает номинал.
- Каждый канал может работать в пределах диапазона тока, однако суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
