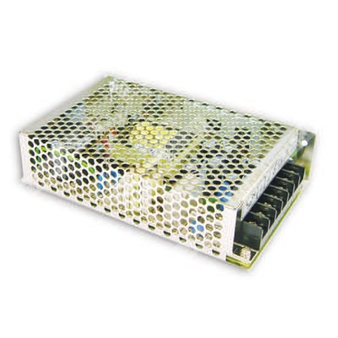

NET-75D - трёхканальный импульсный источник питания мощностью 75 Вт для промышленной аппаратуры.
NET-75D — импульсный источник питания серии NET-75 с тремя выходами, предназначенный для питания промышленной электроники, измерительных и автоматизированных систем. Модель обеспечивает суммарную выходную мощность до 75 Вт, универсальный диапазон входного напряжения и естественное воздушное охлаждение.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| NET | Серия источников питания Mean Well NET |
| 75 | Номинальная мощность 75 Вт |
| D | Исполнение с выходами 5 В, 24 В и 12 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузки перед поставкой.
- Конструктив для промышленного монтажа.
Выходные характеристики NET-75D
| Параметр | Значение |
|---|
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Выход 3 | 12 В |
| Номинальный ток выхода 1 | 5 А |
| Номинальный ток выхода 2 | 1,5 А |
| Номинальный ток выхода 3 | 1 А |
| Диапазон регулировки выходного напряжения | Выход 1: 4,75…5,5 В; выход 2: 22…26,5 В; выход 3: 11,4…12,6 В |
| Диапазон тока нагрузки | Выход 1: 0,6…6 А; выход 2: 0,1…2 А; выход 3: 0,1…1,5 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | Выход 1: 200 мВп-п; выход 2: 200 мВп-п; выход 3: 120 мВп-п |
| Регулировка по каналу 1 | ±2,0% |
| Регулировка по каналу 2 | ±6,0% |
| Регулировка по каналу 3 | ±5,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки | 500 мс, 30 мс / 230 В AC |
| Время готовности | 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Напряжение на подстройке | V1: 4,75…5,5 В; V2: 22…26,5 В; V3: 11,4…12,6 В |
Входные характеристики
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85…264 В AC |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовой | 80% |
| Входной ток типовой | 1,5 А / 115 В AC; 0,9 А / 230 В AC |
| Пусковой ток типовой | 45 А при холодном старте |
| Ток утечки | < 2 мА / 240 В AC |
Защиты
| Тип защиты | Параметры |
|---|
| Перегрузка | 110…150% от номинальной выходной мощности; защита с режимом hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Выход 1: 5,75…6,75 В; защита: отключение выхода, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин / 1 цикл, период 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) одобрено |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55024; EN61000-6-1; уровень light industry, критерий A |
Надёжность и конструктив
| Параметр | Значение |
|---|
| MTBF | 361,6 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Упаковка | 0,52 кг; 30 шт. / 16,6 кг / 0,97 куб.фута |
Назначение выводов
| Номер контакта | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока V3 |
| 5 | Выход постоянного тока +V2 |
| 6 | Выход постоянного тока COM |
| 7 | Выход постоянного тока +V1 |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц на выходе с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ, подключёнными параллельно.
- Допуски включают допуск уставки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона тока, но суммарная выходная мощность не должна превышать номинальную.
- Источник питания является компонентом, который будет установлен в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
