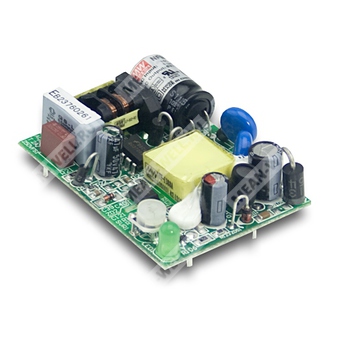

NFM-05-12 - медицинский AC/DC источник питания 12 В 5 Вт с одним выходом для встраиваемой аппаратуры.
Расшифровка партномера
| NFM | Серия NFM: компактный медицинский источник питания переменного/постоянного тока с одним выходом |
| 05 | Номинальная мощность 5 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
Серия NFM-05 представляет собой малогабаритные медицинские импульсные источники питания с универсальным входом переменного тока, одним выходом и встроенными функциями защиты. Модификация NFM-05-12 обеспечивает номинальное выходное напряжение 12 В при мощности 5,04 Вт и предназначена для применения в медицинской и иной аппаратуре, где требуется высокая надёжность, низкое энергопотребление на холостом ходу и соответствие требованиям электробезопасности.
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сверхмалые габариты и малый вес.
- Охлаждение естественной конвекцией.
- Изоляция класса II.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Низкое потребление мощности на холостом ходу: менее 0,5 Вт.
- Испытание на 100% полной нагрузки в режиме burn-in.
- Фиксированная частота переключения 67 кГц.
- Высокая надёжность.
- Пригодность для применения в оборудовании типа BF при соответствующем системном проектировании.
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 0,42 А |
| Диапазон выходного тока | 0…0,42 А |
| Номинальная мощность | 5,04 Вт |
| Пульсации и шум, макс. | 150 мВп-п |
| Диапазон подстройки выходного напряжения | 10,8…13,2 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, тип. | 1000 мс / 20 мс при 230 В AC; 1000 мс / 20 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. | 24 мс при полной нагрузке и 115 В AC |
Вход
| Диапазон входного напряжения | 85…264 В AC |
| Диапазон входной частоты | 47…440 Гц |
| Входной ток, тип. | 0,08 А при 230 В AC; 0,12 А при 115 В AC |
| Пусковой ток, тип. | Холодный старт 25 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | Ток прикосновения < 80 мкА при 264 В AC |
Защита
| Перегрузка | Свыше 105% от номинальной выходной мощности; тип защиты: режим hiccup, восстановление после устранения аварии |
| Перенапряжение | 13,8…16,2 В |
| Перегрев | Температура узла Tj 145 °C, тип. отключение по встроенной функции контроллера; восстановление после снижения температуры |
Условия эксплуатации
| Рабочая температура | -20…+70 °C (учёт снижения нагрузки по кривой дерейтингa) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения, влажность | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/1 цикл, период 60 мин, по осям X, Y, Z |
ЭМС и безопасность
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм минимум / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Класс B, EN61000-3-2, 3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
Механические параметры
| Габариты | 58,5 × 49 × 19,1 мм |
| Габариты | 2,28 × 1,85 × 0,75 дюйма |
| Размеры платы | 2,28" × 1,85" |
| Высота | 0,75" (19,1 мм) |
| Крепёж / выводы | Печатная плата с выводами |
| Упаковка | 0,03 кг; 120 шт./короб; 5 кг/короб |
Надёжность
| MTBF | 738,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Характеристики в зависимости от входного напряжения
| Диапазон входного напряжения для номинальной нагрузки | От 100% нагрузки при 115…264 В AC до 80% нагрузки при 85 В AC |
| Кривая снижения нагрузки при повышении температуры | 100% до 50 °C; снижение до 50% при 70 °C |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Постоянство работы компонента обеспечивается при установке в конечное оборудование.
- Защита от перегрева реализована встроенной функцией контроллера; уровень срабатывания определён по спецификации компонента и должен подтверждаться после установки в конечном изделии.
- Параметры возбуждения измеряются при первичном входе по постоянному току.
- Температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для моделей с безвентиляторным исполнением и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
