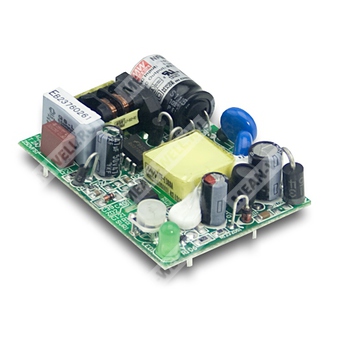

NFM-05-15 - одно выходной медицинский импульсный источник питания переменного тока в постоянный ток на 15 В.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
| NFM | Серия медицинских импульсных источников питания Mean Well |
| 05 | Номинальная мощность 5 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое описание
NFM-05-15 представляет собой компактный одно выходной медицинский AC/DC источник питания мощностью 5 Вт с выходным напряжением 15 В, предназначенный для аппаратуры с повышенными требованиями к электробезопасности и надежности.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Сверхминиатюрное исполнение, малый вес.
- Охлаждение естественной конвекцией воздуха.
- Класс изоляции II.
- Соответствие медицинским требованиям безопасности: 2 x MOPP между первичной и вторичной цепями.
- Потребление без нагрузки менее 0,5 Вт.
- Испытание на 100% полной нагрузке в процессе приработки.
- Фиксированная частота переключения 67 кГц.
- Высокая надежность.
- Пригоден для применения в оборудовании типа BF при соответствующем системном проектировании.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон регулировки выходного напряжения | 13,5 – 16,5 В |
| Номинальный ток | 0,33 А |
| Диапазон тока | 0 – 0,33 А |
| Номинальная мощность | 4,95 Вт |
| Пульсации и шум, макс., примечание 2 | 150 мВ п-п |
| Допуск по выходному напряжению, примечание 3 | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, включение, рост | 1000 мс, 20 мс / 230 В перем. тока |
| Время установки, включение, рост | 1000 мс, 20 мс / 115 В перем. тока при полной нагрузке |
| Время удержания, тип. | 24 мс / 115 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 – 264 В перем. тока |
| Диапазон частоты | 47 – 440 Гц |
| Номинальный входной ток, тип. | 0,08 А / 230 В перем. тока |
| Пусковой ток, тип. | 45 А / 230 В перем. тока |
| Ток утечки, примечание 6 | Ток прикосновения < 80 мкА / 264 В перем. тока |
| КПД, тип. | 74% |
Защита
| Вид защиты | Параметры |
| Перегрузка | Выше 105% от номинальной выходной мощности; тип защиты: режим hiccup, восстановление автоматически после устранения аварии |
| Перенапряжение | 17,25 – 20,25 В; тип защиты: отключение выходного напряжения, подавление стабилитроном |
| Перегрев, примечание 5 | TJ 145°C тип. (U1) на основной плате управления; тип защиты: отключение выходного напряжения, восстановление автоматически после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20 ... +70°C (см. кривую снижения нагрузки) |
| Рабочая влажность | 20 – 90% без конденсации |
| Температура хранения, влажность | −40 ... +85°C, 10 – 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 – 50°C) |
| Вибрация | 10 – 500 Гц, 2G, 10 мин/1 цикл, период 60 мин, по осям X, Y, Z |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 approved |
| Уровень изоляции | Первичная и вторичная цепи: 2 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011(CISPR11), EN55032(CISPR32) Class B, EN61000-3-2, 3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 738,7 тыс. ч, MIL-HDBK-217F (25°C) |
| Размеры | 58*45*19,1 мм (Д*Ш*В) |
| Упаковка | 0,03 кг; 120 шт/15 кг/0,7 фут³ |
Механические размеры
Габаритные размеры модуля: 58 × 45 × 19,1 мм. В механической части предусмотрены точки подключения входа переменного тока и выхода постоянного тока, а также монтажные элементы для установки в составе аппаратуры.
Примечания
| № | Содержание |
| 1 | Все параметры, не указанные отдельно, измерены при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются на расстоянии 20 МГц в полосе пропускания с использованием витой пары проводов длиной 0,1 м и параллельного конденсатора 47 мкФ. |
| 3 | Допуск включает установку уставки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС. |
| 5 | Защита от перегрева (OTP) является встроенной функцией схемы управления (U1). Уровень срабатывания основан на данных, предоставленных производителем IC. |
| 6 | Ток утечки измеряется при первичном входе по переменному току и выходе по постоянному току. |
| 7 | Снижение допустимой нагрузки по температуре окружающей среды: 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов). |
Кривая снижения нагрузки
При температуре окружающей среды до 50°C допускается 100% нагрузка. При дальнейшем росте температуры допустимая нагрузка уменьшается и при 70°C составляет примерно 50%.
Зависимость допустимой нагрузки от входного напряжения
При входном напряжении 85 В перем. тока допустимая нагрузка составляет около 80%, а при 110 В перем. тока и выше достигает 100% и сохраняется до 264 В перем. тока.
