NFM-05-24
NFM-05-24 - компактный медицинский источник питания AC/DC на 24 В для промышленной и медицинской электроники.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| NFM | Серия медицинских источников питания Mean Well NFM |
| 05 | Номинальная мощность 5 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
NFM-05-24 — это малогабаритный импульсный источник питания медицинского класса с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное выходное напряжение 24 В постоянного тока. Модуль относится к серии NFM-05 и рассчитан на применение в оборудовании, где требуются повышенные требования к электробезопасности, надежности и изоляции.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Сверхминиатюрное исполнение, малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Медицинская сертификация безопасности: 2 x MOPP между первичной и вторичной цепями.
- Потребление на холостом ходу менее 0,5 Вт.
- Испытание на 100% полной нагрузке при прогреве.
- Фиксированная частота переключения 67 кГц.
- Высокая надежность.
- Подходит для применения в устройствах типа BF при соответствующем системном проектировании.
Выход
| Параметр | Значение для NFM-05-24 |
|---|---|
| Выходное напряжение постоянного тока | 24 В |
| Номинальный ток | 0,23 А |
| Диапазон тока | 0–0,23 А |
| Номинальная мощность | 5,52 Вт |
| Пульсации и шум, макс. | 240 мВп-п |
| Диапазон подстройки напряжения | 21,6–26,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85–264 В переменного тока |
| Диапазон частоты | 47–440 Гц |
| КПД, тип. | 76% |
| Потребляемый ток переменного тока, тип. | 0,12 А / 115 ВAC; 0,08 А / 230 ВAC |
| Пусковой ток, тип. | Холодный старт 25 А / 115 ВAC; 45 А / 230 ВAC |
| Ток утечки | Ток прикосновения < 80 мкА / 264 ВAC |
Защита
| Параметр | Характеристика |
|---|---|
| Перегрузка | Выше 105% от номинальной выходной мощности; тип защиты — режим hiccup, восстановление после устранения аварии. |
| Перенапряжение | 27,6–32,4 В; тип защиты — отключение выходного напряжения, ограничение через стабилитрон. |
| Перегрев | Tj 145°C (тип.) в силовом ключе Q1; защита встроена в ИС управления, восстановление после снижения температуры. |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -20 ... +70°C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20–90% без конденсации |
| Температура и влажность хранения | -40 ... +85°C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0–50°C) |
| Вибрация | 10–500 Гц, 2G, 10 мин / 1 цикл, период 60 мин, по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 approved |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 ВDC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011(CISPR11), EN55032(CISPR32) Класс B, EN61000-3-2, 3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-1, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
|---|---|
| MTBF | 738,7 тыс. часов, MIL-HDBK-217F (25°C) |
| Размеры | 58,5 × 49,1 × 19 мм |
| Печатная плата | 4,59 × 1,93 дюйма |
| Упаковка | 0,03 кг; 120 шт. / 5 кг / 0,97 куб.фут |
Дополнительные сведения
| Параметр | Значение |
|---|---|
| Частота переключения | 67 кГц |
| Потребление без нагрузки | < 0,5 Вт |
Механическое исполнение

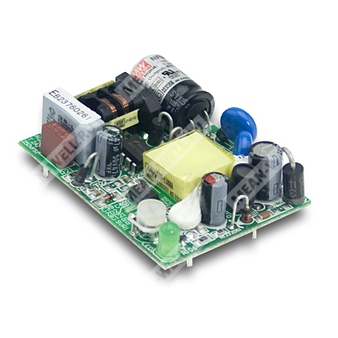

Модуль выполнен в компактном открытом корпусе платы с расположением входных клемм переменного тока и выходных клемм постоянного тока на одной плате. Параметры и габаритный чертеж приведены для монтажного размещения в составе конечного оборудования.
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
4. Источник питания считается компонентом, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
5. Защита от перегрева (OTP) реализована встроенной функцией ИС управления U1; уровень срабатывания зависит от условий приложения.
6. Потребляемый ток измеряется по первичной цепи на выходе постоянного тока.
7. Уменьшение допустимой нагрузки по температуре: 3,5% / 1000 м для безвентиляторных моделей и 5% / 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
