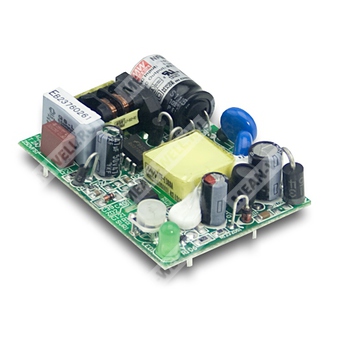

NFM-05-5 - одно выходной медицинский импульсный источник питания переменного/постоянного тока мощностью 5 Вт.
Расшифровка партномера NFM-05-5
| Обозначение |
Расшифровка |
| NFM |
Серия импульсных источников питания медицинского исполнения |
| 05 |
Номинальная мощность 5 Вт |
| 5 |
Выходное напряжение 5 В |
Назначение и особенности
Источник питания NFM-05-5 предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В для медицинской и промышленной аппаратуры, где требуются малые габариты, высокая надежность и соблюдение требований по электробезопасности.
Особенности:
- универсальный вход переменного тока, полный диапазон;
- защиты от короткого замыкания, перегрузки, перенапряжения и перегрева;
- ультраминиатюрное исполнение и малый вес;
- охлаждение за счет естественной конвекции воздуха;
- класс изоляции II;
- медицинская сертификация безопасности, 2 x MOPP между первичной и вторичной цепью;
- потребление холостого хода менее 0,5 Вт;
- испытание на 100% полной нагрузки в режиме burn-in;
- фиксированная частота преобразования 67 кГц;
- высокая надежность;
- пригоден для применения в оборудовании типа BF при соблюдении требований к системе;
- соответствие требованиям медицинского класса и международных стандартов;
- низкий ток утечки;
- компактная монтажная конструкция для установки на печатную плату.
Выход
| Параметр |
Значение |
| Модель |
NFM-05-5 |
| Выходное напряжение |
5 В |
| Номинальный выходной ток |
1 А |
| Диапазон выходного тока |
0–1 А |
| Номинальная выходная мощность |
5 Вт |
| Пульсации и шум, макс. |
80 мВ п-п |
| Диапазон регулировки выходного напряжения |
4,5–5,5 В |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по входному напряжению |
±1,0% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, подъем |
1000 мс / 20 мс при 230 В AC и полной нагрузке |
| Время удержания |
100 мс / 230 В AC |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 В AC |
| Диапазон частоты сети |
47–440 Гц |
| Типовой КПД |
71% |
| Типовой входной ток переменного тока |
0,08 А / 230 В AC |
| Типовой пусковой ток |
45 А / 230 В AC |
| Ток утечки |
Ток прикосновения менее 80 мкА при 264 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
При превышении 105% от номинальной выходной мощности; тип защиты — ограничение по току с восстановлением после устранения аварии |
| Перенапряжение |
5,75–6,75 В |
| Перегрев |
145 °C тип. по встроенному датчику на основной ИС; тип защиты — отключение выходного напряжения, восстановление после снижения температуры |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−20…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0–50 °C) |
| Вибрация |
10–50 Гц, 2G, 10 мин/1 цикл, период 60 мин, по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2 x MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм при 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, 3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
738,7 тыс. ч, расчет по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
58,5 × 45,1 × 19,1 мм (Д × Ш × В) |
| Масса |
около 41 г |
| Упаковка |
0,03 кг; 120 шт./5,0 кг/0,97 куб. фут. |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц на twisted pair-кабеле с оконечиванием 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку по напряжению, стабилизацию по линии и по нагрузке.
- Приведенный ресурс является компонентным; конечное изделие должно быть доработано под требования конкретной аппаратуры.
- Защита от перегрева (OTP) реализована встроенной функцией ИС управления; уровень срабатывания основан на спецификации производителя.
- Измерено на входе первичной цепи до DC-выхода.
- Температурное снижение допустимой нагрузки: 3,5 °C/1000 м при использовании моделей без вентилятора и 5 °C/1000 м при использовании моделей с вентилятором на высоте более 2000 м (6500 футов).
