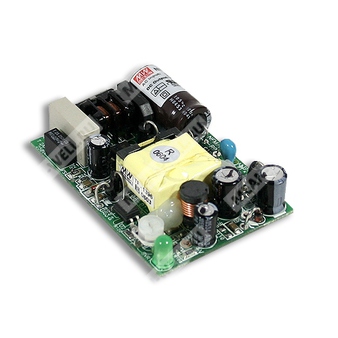

NFM-10-15 - компактный медицинский AC/DC источник питания 15 В мощностью 10 Вт с универсальным входом и защитами.
Расшифровка партномера
| Позиция | Значение |
| NFM | Серия медицинских импульсных источников питания Mean Well NFM |
| 10 | Номинальная мощность 10 Вт |
| 15 | Выходное напряжение 15 В |
Назначение
Модульный импульсный источник питания переменного/постоянного тока для медицинской аппаратуры и промышленной электроники, обеспечивающий стабилизированное выходное напряжение 15 В.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Компактное исполнение, малая масса.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Потребление без нагрузки менее 0,5 Вт.
- Испытание на 100% нагрузке перед отгрузкой.
- Фиксированная частота преобразования 67 кГц.
- Высокая надёжность.
- Подходит для BF-применений при соответствующем рассмотрении системной защиты.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 0,67 А |
| Диапазон тока | 0 ... 0,67 А |
| Номинальная мощность | 10,05 Вт |
| Диапазон регулировки выходного напряжения | 13,5 ... 16,5 В |
| Допуск по выходному напряжению | ±0,5% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 150 мВ п-п |
| Время установки, нарастания | 1800 мс, 20 мс при 230 В перем. тока; 1800 мс, 20 мс при 115 В перем. тока, при полной нагрузке |
| Время удержания | 100 мс при 230 В перем. тока; 24 мс при 115 В перем. тока, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В перем. тока; 120 ... 370 В постоянного тока |
| Диапазон частоты сети | 47 ... 440 Гц |
| Типичный КПД | 79% |
| Типичный входной ток | 0,15 А при 230 В перем. тока; 0,25 А при 115 В перем. тока |
| Пусковой ток | Холодный старт: 45 А при 230 В перем. тока; 25 А при 115 В перем. тока |
| Ток утечки | Менее 80 мкА при 264 В перем. тока |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 ... 20,25 В; тип защиты — отключение выходного напряжения с автоматическим восстановлением после снятия аварии |
| Перегрев | Tj 140 °C, обычно на основном управляющем ИС (U1); тип защиты — отключение выходного напряжения, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ... +70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 минут/цикл, 60 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ перем. тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная цепь: 2 x MOPP |
| Класс изоляции | II |
Нормы по ЭМС и безопасности
| Параметр | Значение |
| Эмиссия | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN60601-1-2, EN61204-3, medical level, criteria A, EAC TP TC 020 |
| Безопасность | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 approved, EAC TP TC 004 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 723,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 65 x 45 x 22 мм (Д x Ш x В) |
| Масса | 0,045 кг |
| Упаковка | 120 шт. / 6,4 кг / 0,97 куб. фута |
Габаритные данные подключения
| Параметр | Значение |
| Входные клеммы | AC/L, AC/N |
| Выходные клеммы | +V, -V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источником питания следует считать компонент, который будет установлен в конечное изделие; конечное изделие должно быть дополнительно проверено на соответствие требованиям ЭМС.
- Защита от перегрева (OTP) является встроенной функцией управляющей микросхемы U1; уровень срабатывания указан по спецификации производителя ИС.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Снижение выходной мощности при повышении высоты эксплуатации: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
