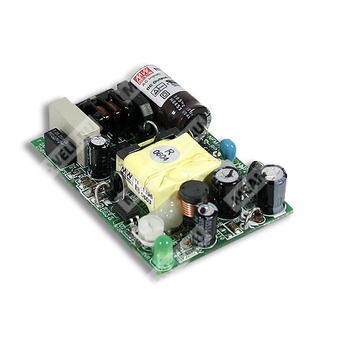

NFM-10-24 - компактный медицинский AC-DC источник питания 24 В, 10 Вт, с защитами и изоляцией 2xMOPP.
Расшифровка партномера
| Партномер | Расшифровка |
| NFM | Серия медицинских источников питания Mean Well NFM |
| 10 | Номинальная мощность 10 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и особенности
NFM-10-24 — это одно выходной медицинский импульсный источник питания переменного тока в постоянный ток, предназначенный для построения компактных аппаратов и систем, где требуются гальваническая развязка, высокий уровень электробезопасности и стабильное выходное напряжение 24 В.
Основные особенности
- Универсальный диапазон входного напряжения.
- Полный диапазон входного напряжения.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ультракомпактное исполнение, малый вес.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс изоляции II.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Очень малый ток потребления в режиме холостого хода.
- Испытание при 100% нагрузке перед отгрузкой.
- Фиксированная частота коммутации 67 кГц.
- Высокая надёжность.
- Подходит для применения в оборудовании класса BF при надлежащей системной проработке.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 0,42 А |
| Диапазон выходного тока | 0 ~ 0,42 А |
| Номинальная мощность | 10,08 Вт |
| Регулировка выходного напряжения | 21,6 ~ 26,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум, макс. | 240 мВп-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока |
| Диапазон входного постоянного напряжения | 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 440 Гц |
| КПД тип. | 79% |
| Входной ток тип. | 0,15 А при 230 В переменного тока |
| Входной ток тип. | 0,25 А при 115 В переменного тока |
| Пусковой ток тип. | Холодный пуск: 45 А при 230 В переменного тока |
| Пусковой ток тип. | Холодный пуск: 25 А при 115 В переменного тока |
| Потребление тока по входу | 78% |
| Время запуска, нарастания | 100 мс / 230 В переменного тока, 24 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 100 мс / 230 В переменного тока, 24 мс / 115 В переменного тока при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | Свыше 105% номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В; тип защиты — отключение выходного напряжения с восстановлением после устранения температуры |
| Перегрев | Tj 140°C, типично; защита реализована встроенной функцией основного управляющего ИС |
| Короткое замыкание | Тип защиты — hiccup, автоматическое восстановление после устранения аварийного режима |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C (см. характеристику снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 723,2 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP |
| Ток утечки | Ток прикосновения < 80 мкА при 264 В переменного тока |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
Механические параметры
| Параметр | Значение |
| Габариты | 65 × 45 × 22 мм (Д × Ш × В) |
| Масса | 0,045 кг |
| Упаковка | 120 шт. / 6,4 кг / 0,97 куб. фут. |
| Частота преобразования | 67 кГц |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием параллельно подключённых проводов длиной 12 дюймов, при наличии 0,1 мкФ и 47 мкФ параллельного конденсатора.
- Допуск включает начальную установку, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечном изделии. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Защита от перегрева является встроенной функцией управляющей ИС (U1). Указанный уровень срабатывания определяется характеристиками микросхемы производителя.
- Ток прикосновения измерялся от первичного входа до выхода постоянного тока.
- Температурное снижение нагрузки: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
Краткие сведения о применении
Источник питания NFM-10-24 предназначен для медицинской аппаратуры, измерительных и промышленных систем малой мощности, где требуется компактный AC-DC модуль с широким диапазоном входа, низкими пульсациями и усиленной изоляцией.
