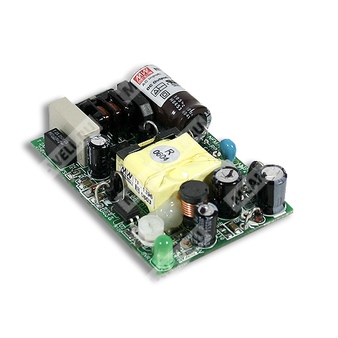

NFM-10-5 — 10-ваттный медицинский AC/DC источник питания с одним выходом 5 В для встраиваемых систем и аппаратуры.
Расшифровка партномера NFM-10-5
| Позиция | Расшифровка |
| NFM | Серия медицинских источников питания Mean Well NFM |
| 10 | Номинальная мощность 10 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и основные особенности
Модуль NFM-10-5 представляет собой импульсный AC/DC источник питания медицинского класса с одним стабилизированным выходом 5 В и мощностью 10 Вт. Предназначен для встраивания в аппаратуру, где требуются компактные габариты, универсальный вход сети и соответствие требованиям медицинской безопасности.
Особенности:
- Универсальный диапазон входного напряжения.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ультракомпактное исполнение и малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Медицинская безопасность, 2 x MOPP между первичной и вторичной цепью.
- Потребление холостого хода менее 0,5 Вт.
- Испытание на 100% нагрузку в режиме burn-in.
- Фиксированная частота преобразования 67 кГц.
- Высокая надежность.
- Подходит для применения в BF-оборудовании при учете системных требований.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 2 А |
| Диапазон тока | 0 … 2 А |
| Номинальная мощность | 10 Вт |
| Пульсации и шум, макс. | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 4,5 … 5,5 В |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1800 мс, 20 мс при 230 В AC; 1800 мс, 20 мс при 115 В AC при полной нагрузке |
| Время удержания | 100 мс при 230 В AC; 24 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 … 264 В AC / 120 … 370 В DC |
| Диапазон частоты сети | 47 … 440 Гц |
| КПД, тип. | 74% |
| Пусковой ток, тип. | 25 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| Потребляемый ток, тип. | 0,15 А при 230 В AC; 0,25 А при 115 В AC |
| Ток утечки | Менее 80 мкА при 264 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 … 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление при снятии аварии |
| Перегрев | Tj 140 °C, типично, срабатывание по основной микросхеме управления |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после снижения температуры |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная цепь: 2 x MOPP |
| Класс изоляции | II |
| Ток прикосновения | Менее 80 мкА при 264 В AC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Рабочая температура | -20 … +70 °C, с учетом кривой дерейтирования |
| Температура и влажность хранения | -40 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 723,2 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Размеры | 65 × 45 × 22 мм (Д × Ш × В) |
| Масса | 0,045 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 120 шт.; 6,4 кг; 0,97 CUFT |
Соответствие стандартам
Изделие соответствует требованиям по электромагнитной совместимости и медицинской безопасности, включая EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN55024, EN60601-1-2, EN61204-3, ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, а также EAC TP TC 020 и EAC TP TC 004.
Примечания
- Все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измерены при помощи полосы 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям EMC.
- Защита от перегрева является встроенной функцией микросхемы управления U1. Порог срабатывания определен спецификацией производителя ИС.
- Ток прикосновения измерялся от первичного входа до выхода постоянного тока.
- Дерейтирование по температуре окружающей среды: 3,5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей, работающих на высоте выше 2000 м.
