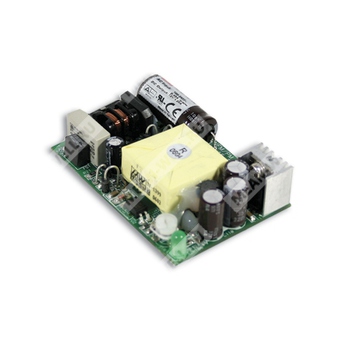

NFM-15-12 - медицинский AC/DC преобразователь 15 Вт с изолированным выходом 12 В для промышленной и медицинской электроники.
Назначение: импульсный источник питания открытого исполнения для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 12 В, с медицинской изоляцией и защитами по выходу.
Расшифровка партномера
| Обозначение | Расшифровка |
| NFM | Серия медицинских источников питания Mean Well |
| 15 | Номинальная мощность 15 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Универсальный диапазон входного напряжения.
- Полный диапазон входной сети.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ультраминиатюрное исполнение, малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Потребление без нагрузки менее 0,5 Вт.
- 100% испытание на полную нагрузку.
- Фиксированная частота переключения 67 кГц.
- Высокая надежность.
- Пригоден для BF-применений при условии учета требований к системе.
Выход
| Параметр |
Значение для NFM-15-12 |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0 ~ 1,25 А |
| Номинальная мощность | 15 Вт |
| Диапазон регулировки выходного напряжения | 10,8 ~ 13,2 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум, максимум | 150 мВ п-п |
| Время установки, время нарастания | 1000 мс, 20 мс / 230 В AC; 1000 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания | 100 мс / 230 В AC; 24 мс / 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение для NFM-15-12 |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 440 Гц |
| КПД, тип. | 78% |
| Входной ток, тип. | 0,35 А / 115 В AC; 0,2 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт: 30 А / 115 В AC; 50 А / 230 В AC |
| Потребление без нагрузки | < 0,5 Вт |
Защита
| Параметр |
Значение для NFM-15-12 |
| Защита от перегрузки | Выше 105% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 16,2 В; тип защиты — отключение выходного напряжения, восстановление через зенер-диод |
| Защита от перегрева | Tj 140 °C типично; срабатывание по ИС управления; тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение для NFM-15-12 |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +70 °C, с учетом дерейтинг-кривой |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение для NFM-15-12 |
| Испытательное напряжение изоляции | Вход - выход: 4 кВ AC |
| Сопротивление изоляции | Вход - выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Touch current < 80 мкА / 264 В AC |
| Уровень изоляции | Первичная - вторичная: 2 x MOPP |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, UL60950-1 approved, EAC TP TC 004 |
| Помехоэмиссия | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN60601-1-2, EN61204-3, medical level, criteria A, EAC TP TC 020 |
Прочее
| Параметр |
Значение для NFM-15-12 |
| MTBF | 499,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 70 × 48 × 22 мм (Д × Ш × В) |
| Масса | 0,065 кг |
| Упаковка | 120 шт. / 8,8 кг / 0,97 CUFT |
| Частота преобразования | 67 кГц |
Размеры и конструктив
Компоновка выполнена в открытом модульном исполнении. На чертеже указаны габариты платы 70 × 48 × 22 мм. Входные клеммы обозначены как AC/L и AC/N, выходные — +V и -V. Указан предохранитель T2A/250V.
Примечания
- Все параметры, не оговоренные специально, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, нестабильность по линии и нестабильность по нагрузке.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Защита от перегрева (OTP) является встроенной функцией ИС управления U1. Уровень срабатывания определен согласно спецификации производителя ИС.
- Ток утечки измерялся от первичного входа до выхода постоянного тока.
- Температурное дерейтинг-снижение составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Структурная схема
В состав устройства входят: EMI-фильтр, выпрямители и фильтр, силовой переключающий каскад, трансформатор, выпрямители и фильтр выходной цепи, цепь контроля и детектирования, а также обратная связь через оптронную развязку.
