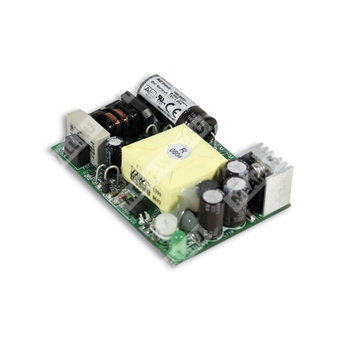

NFM-15-15
NFM-15-15 - медицинский AC/DC источник питания 15 Вт с одним выходом, универсальным входом и защитами.
Расшифровка партномера
| Позиция | Значение |
| NFM | Серия медицинских источников питания Mean Well NFM |
| 15 | Номинальная мощность 15 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение
Компонент NFM-15-15 представляет собой импульсный AC/DC источник питания медицинского класса с одним выходом, предназначенный для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 15 В.
Ключевые особенности
- Универсальный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Компактное исполнение и малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Низкая потребляемая мощность без нагрузки.
- Фиксированная частота преобразования 67 кГц.
- Высокая надежность.
- Подходит для применения в аппаратуре BF при соблюдении требований к системе.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 440 Гц |
| КПД, тип. | 79% |
| Пусковой ток, тип. | Холодный старт: 30 А / 115 В AC, 50 А / 230 В AC |
| Потребляемый ток, тип. | 0.35 А / 115 В AC; 0.2 А / 230 В AC |
| Потребление без нагрузки | < 0.5 Вт |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В DC |
| Номинальный ток | 1 А |
| Диапазон регулировки выходного тока | 0 ~ 1 А |
| Номинальная мощность | 15 Вт |
| Диапазон регулировки выходного напряжения | 13.5 ~ 16.5 В |
| Точность выходного напряжения | ±1.0% |
| Стабилизация по линии | ±1.0% |
| Стабилизация по нагрузке | ±0.5% |
| Время установки, время нарастания | 1000 мс, 20 мс / 230 В AC; 1000 мс, 24 мс / 115 В AC при полной нагрузке |
| Время удержания | 100 мс / 230 В AC; 24 мс / 115 В AC при полной нагрузке |
| Пульсации и шум, макс. | 150 мВ п-п |
Параметры защиты
| Вид защиты | Уставка / условие | Поведение |
| Перегрузка | Более 105% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17.25 ~ 20.25 В | Отключение выходного напряжения, восстановление после устранения аварии |
| Перегрев | Tj 140°C тип. (контроль в ИС U1) | Отключение выходного напряжения, восстановление после снижения температуры |
| Короткое замыкание | Не указано отдельно | Защита реализована в составе общей схемы защиты |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +70 °C |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, по 60 мин вдоль осей X, Y, Z |
| Средняя наработка на отказ | 499.7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Первичная цепь — вторичная цепь: 4 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная — вторичная: 2 x MOPP |
| Уровень токов утечки | Ток прикосновения < 80 мкА / 264 В AC |
Стандарты безопасности и ЭМС
| Раздел | Соответствие |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, UL60950-1 approved, EAC TP TC 004 |
| Помехоустойчивость ЭМС | EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN60601-1-2, EN61204-3, medical level, criteria A, EAC TP TC 020 |
| Эмиссия ЭМС | EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, -3, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 70 x 48 x 22 мм (Д x Ш x В) |
| Масса | 0.065 кг |
| Упаковка | 120 шт. / 8.8 кг / 0.97 куб. фут. |
| Частота преобразования | 67 кГц |
Примечания
1. Все параметры, специально не оговоренные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, законченной параллельным конденсатором 0.1 мкФ и 47 мкФ.
3. Допуск включает точность установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечном изделии. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
5. Защита от перегрева реализована во встроенной функции управляющей ИС U1. Указанный уровень срабатывания основан на данных производителя ИС.
6. Ток прикосновения измеряется от первичного входа до вторичного выхода.
7. Температурное снижение характеристик: 3.5 °C / 1000 м для безвентиляторных моделей и 5 °C / 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
Дополнительные сведения
Режим охлаждения — свободная конвекция воздуха. Источник питания имеет встроенную схему контроля и обратной связи, что обеспечивает стабилизацию выходных параметров в пределах заявленных допусков. По характеристикам изделие ориентировано на применение в медицинской аппаратуре и другой промышленной электронике, где требуется компактный, изолированный и защищённый источник постоянного напряжения 15 В.
