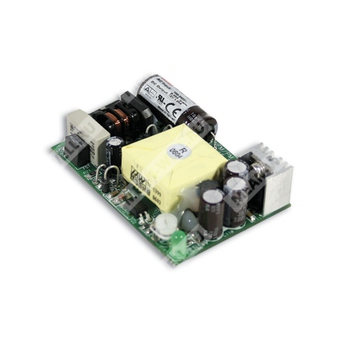

NFM-15-24 — медицинский AC/DC источник питания мощностью 15 Вт с одним выходом 24 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NFM | Серия медицинских источников питания Mean Well NFM |
| 15 | Номинальная выходная мощность 15 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
Изделие представляет собой импульсный источник питания переменного/постоянного тока с одним выходом, предназначенный для применения в медицинском оборудовании и другой аппаратуре, где требуется изолированное стабилизированное напряжение 24 В при мощности до 15 Вт.
- Универсальный вход по переменному току.
- Полный диапазон входного напряжения.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Малые габариты, малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Класс изоляции II.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Отсутствие потребления мощности в режиме холостого хода менее 0,5 Вт.
- 100% испытание под полной нагрузкой.
- Фиксированная частота переключения 67 кГц.
- Высокая надежность.
- Пригоден для применения в BF-оборудовании при соответствующей оценке системы.
Выходные параметры
| Параметр | Значение для NFM-15-24 |
| Постоянное выходное напряжение | 24 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон регулировки выходного напряжения | 21,6 ~ 26,4 В |
| Номинальная выходная мощность | 15,12 Вт |
| Пульсации и шум, максимум | 240 мВ п-p |
| Допуск выходного напряжения | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 20 мс / 230 В перем. тока; 1000 мс, 20 мс / 115 В перем. тока при полной нагрузке |
| Время удержания | 100 мс / 230 В перем. тока; 24 мс / 115 В перем. тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В перем. тока, 120 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 440 Гц |
| КПД, тип. | 81% |
| Входной ток, тип. | 0,2 А / 230 В перем. тока |
| Пусковой ток, тип. | Холодный старт: 50 А / 230 В перем. тока |
| Ток утечки | Менее 80 мкА / 264 В перем. тока |
Защиты
| Вид защиты | Порог / условие | Поведение |
| Перегрузка | Свыше 105% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В | Выходное напряжение отключается, восстановление после снятия аварийного режима |
| Перегрев | Tj 140 °C, тип. (срабатывание на основном ИС управления U1) | Выходное напряжение отключается, восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Первичная - вторичная цепь: 4 кВ перем. тока |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная - вторичная: 2 x MOPP |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -20 ~ +70 °C, с учетом кривой дерейтирования |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 499,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 70 × 48 × 22 мм (Д × Ш × В) |
| Масса | 0,065 кг |
| Упаковка | 120 шт. / 8,8 кг / 0,97 куб. фута |
Безопасность и электромагнитная совместимость
| Параметр | Сведения |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, UL60950-1, EAC TP TC 004 |
| Помехоустойчивость и эмиссия | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, -3, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
| Ток прикосновения | Менее 80 мкА / 264 В перем. тока |
Механические данные
| Параметр | Значение |
| Монтажные и компоновочные размеры | См. габаритный чертеж: 70 × 48 × 22 мм |
| Частота преобразования | 67 кГц |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары проводов длиной 12 дюймов, подключенной параллельно конденсатору 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Защита от перегрева (OTP) является встроенной функцией ИС управления U1. Указанный уровень срабатывания основан на спецификации производителя ИС.
- Ток прикосновения измерялся от первичного входа к выходу постоянного тока.
- Для высоты эксплуатации выше 2000 м кривая температурного дерейтингa для безвентиляторных моделей составляет 3,5 °C / 1000 м, для моделей с вентилятором — 5 °C / 1000 м.
