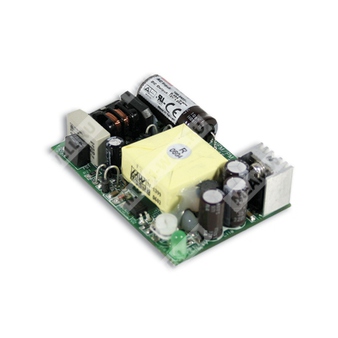

NFM-15-5 — медицинский AC-DC источник питания 15 Вт для монтажа в промышленной и медицинской аппаратуре.
Расшифровка партномера
| Позиция |
Обозначение |
Смысл |
| NFM |
NFM |
Серия источников питания Mean Well NFM для медицинского применения |
| 15 |
15 |
Номинальная выходная мощность 15 Вт |
| 5 |
5 |
Номинальное выходное напряжение 5 В |
Назначение и основные особенности
Модель NFM-15-5 относится к компактным источникам питания переменного/постоянного тока медицинского класса серии NFM-15. Изделие обеспечивает одно выходное напряжение 5 В при мощности до 15 Вт, предназначено для аппаратуры с повышенными требованиями к электробезопасности, помехоустойчивости и надежности. Источник имеет универсальный диапазон входного напряжения, естественное охлаждение за счет конвекции, встроенные защиты от перегрузки, перенапряжения и перегрева, а также усиленную изоляцию первичной и вторичной цепей 2xMOPP.
Особенности
- Универсальный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ультракомпактное исполнение и малый вес.
- Охлаждение свободной конвекцией воздуха.
- Класс изоляции II.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепью.
- Низкое собственное потребление без нагрузки менее 0,5 Вт.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 67 кГц.
- Высокая надежность.
- Подходит для применения в оборудовании BF при соответствующем рассмотрении системы.
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный ток |
3 А |
| Диапазон тока |
0 ~ 3 А |
| Номинальная мощность |
15 Вт |
| Регулировка выходного напряжения |
4,5 ~ 5,5 В |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Пульсации и шум |
80 мВп-п |
| Время установки, время нарастания |
100 мс / 20 мс при 230 В AC
24 мс / 20 мс при 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В AC
120 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 440 Гц |
| КПД тип. |
76% |
| Входной ток тип. |
0,2 А при 230 В AC |
| Пусковой ток тип. |
Холодный старт: 30 А при 115 В AC, 50 А при 230 В AC |
| Ток утечки |
Ток прикосновения менее 80 мкА при 264 В AC |
Защита
| Параметр |
Уровень срабатывания |
Тип защиты |
| Перегрузка |
Выше 105% от номинальной выходной мощности |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,75 ~ 6,75 В |
Отключение выходного напряжения, восстановление после устранения неисправности |
| Перегрев |
Температура перехода Tj 140 °C тип. на основном управляющем ИС |
Отключение выходного напряжения, восстановление после снижения температуры |
Эксплуатационные и климатические условия
| Параметр |
Значение |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Рабочая температура |
-20 ~ +70 °C |
| Температура хранения и влажность |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Первичная-вторичная цепь: 2xMOPP |
Надежность и ресурс
| Параметр |
Значение |
| MTBF |
499,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр |
Соответствие |
| Стандарты безопасности |
ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, UL60950-1 approved, EAC TP TC 004 |
| ЭМС излучение |
EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС помехоустойчивость |
EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр |
Значение |
| Габариты |
70 × 48 × 22 мм (Д × Ш × В) |
| Масса |
0,065 кг |
| Упаковка |
120 шт. / 8,8 кг / 0,97 CUFT |
| Частота переключения |
67 кГц |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельно конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установившийся допуск, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Защита от перегрева является встроенной функцией управляющей ИС U1. Указанный уровень срабатывания определен по спецификации производителя ИС.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Температурное снижение нагрузки: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
