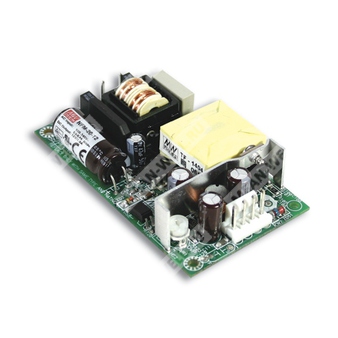

NFM-20-12 - компактный медицинский AC/DC источник питания 12 В, 21,6 Вт для встраиваемых систем.
Модуль NFM-20-12 представляет собой компактный импульсный источник питания переменного/постоянного тока с одним выходом, предназначенный для медицинской и промышленной аппаратуры, где требуется гальванически изолированное стабилизированное питание 12 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| NFM | Серия медицинских источников питания Mean Well NFM |
| 20 | Номинальная мощность 20 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
Источник питания работает от универсальной сети, обеспечивает один стабилизированный выход 12 В при мощности до 21,6 Вт, имеет встроенные защиты от перегрузки, перенапряжения и перегрева, а также соответствует требованиям медицинской безопасности и ЭМС.
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Компактное исполнение и малый вес.
- Охлаждение за счёт естественной конвекции воздуха.
- Медицинская сертификация, уровень изоляции 2 x MOPP между первичной и вторичной цепями.
- Низкое потребление мощности без нагрузки.
- Испытание полным нагрузочным режимом 100% burn-in.
- Возможна поставка версии с платой переключения частоты 90 кГц.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,8 А |
| Диапазон тока | 0 ... 1,8 А |
| Номинальная мощность | 21,6 Вт |
| Диапазон регулировки выходного напряжения | 10,8 ... 13,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 150 мВ п-п |
| Время установки, нарастания | 500 мс, 20 мс при 115 В AC; 500 мс, 20 мс при 230 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 15 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В AC; 120 ... 370 В DC |
| Диапазон входной частоты | 47 ... 440 Гц |
| КПД, типовое значение | 81% |
| Входной ток, типовое значение | 0,4 А при 230 В AC; 0,6 А при 115 В AC |
| Пусковой ток, типовое значение | 30 А при 115 В AC; 65 А при 230 В AC, холодный старт |
| Потребление мощности без нагрузки | < 0,75 Вт |
| Ток утечки | < 30 мкА при 264 В AC |
| Ток прикосновения | < 100 мкА при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Выше 105% номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, восстановление после устранения аварии |
| Перенапряжение | 10,8 ... 13,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения; восстановление после снижения напряжения |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP; вторичная-земля: 1 x MOPP |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Рабочая температура | -20 ... +60 °C |
| Температура и влажность хранения | -40 ... +85 °C; 10 ... 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 487,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и упаковочные данные
| Параметр | Значение |
| Габариты | 89 x 51 x 19,3 мм (Д x Ш x В) |
| Масса | 0,09 кг |
| Упаковка | 105 шт. / 10,5 кг / 0,97 куб. фут. |
Назначение выводов и присоединение
| Разъём входа переменного тока | Molex 41791-03 или аналогичный |
| Разъём выхода постоянного тока | Molex 41791-04 или аналогичный |
| Входной разъём CN1 | 1 — AC/L; 2 — не подключен; 3 — AC/N |
| Выходной разъём CN2 | 1, 2 — -V; 3, 4 — +V |
| Крепёжные отверстия | 4 отверстия диаметром 3,0 мм |
| Заземление | M1 — защитное заземление; для лучшей ЭМС рекомендуется соединение M1, M2 и шасси |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены при полосе пропускания 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и 47 мкФ параллельного конденсатора.
- Допуск включает установку, регулировку и нестабильность по входному напряжению.
- Источником питания считается компонент, который будет установлен в конечное оборудование; все испытания по ЭМС выполняются при монтаже на металлическую пластину размером 360 мм x 360 мм и толщиной 1 мм с заземлением.
- Термозащита является встроенной функцией схемы управления IC; срабатывание описано как автоматическое восстановление после снижения температуры.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Для моделей без вентилятора температурное снижение нагрузки составляет 3,5 °C на 1000 м для высот выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
