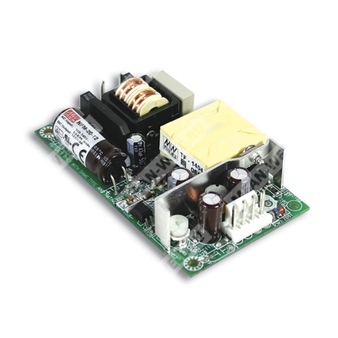

NFM-20-15 - компактный медицинский AC/DC источник питания 15 В для встраиваемых систем и промышленной электроники.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| NFM | Серия источников питания Mean Well NFM, медицинское исполнение |
| 20 | Номинальная мощность 20 Вт |
| 15 | Выходное номинальное напряжение 15 В |
Назначение и особенности
NFM-20-15 представляет собой импульсный AC/DC источник питания открытого исполнения с одним выходом 15 В, предназначенный для медицинского и промышленного применения. Модуль рассчитан на питание от универсальной сети переменного тока и от источников постоянного тока широкого диапазона. Имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Источник относится к медицинской категории, имеет уровень изоляции 2 x MOPP между первичной и вторичной цепями и соответствует требованиям по электромагнитной совместимости класса B и медицинским стандартам безопасности.
Особенности
- Универсальный вход AC / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Компактное исполнение, малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Медицинское одобрение: 2 x MOPP между первичной и вторичной цепями.
- Малое потребление холостого хода.
- Испытание на 100% нагрузку при заводском контроле.
- Возможна версия с монтажом на печатную плату.
- Фиксированная частота преобразования 90 кГц.
- Высокая надежность.
- Пригоден для применения с учетом требований по системной интеграции.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1,4 А |
| Диапазон выходного тока | 0 – 1,4 А |
| Номинальная мощность | 21 Вт |
| Диапазон регулировки выходного напряжения | 13,5 – 16,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 150 мВ п-п |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 – 264 В переменного тока / 120 – 370 В постоянного тока |
| Диапазон частоты | 47 – 440 Гц |
| КПД, тип. | 83% |
| Входной ток, тип. | 0,4 А при 230 В AC; 0,6 А при 115 В AC |
| Пусковой ток, тип. | 65 А при 230 В AC; 30 А при 115 В AC, холодный старт |
| Время включения, нарастания | 500 мс, 20 мс при 230 В AC; 500 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. | 50 мс при 230 В AC; 15 мс при 115 В AC, при полной нагрузке |
Параметры стабилизации
| Параметр | Значение |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 – 50 °C |
Защиты
| Функция защиты | Уровень / поведение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,5 – 16,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после устранения аварии |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20 – 90% RH, без конденсации |
| Рабочая температура | -20 … +60 °C |
| Температура и влажность хранения | -40 … +85 °C, 10 – 95% RH |
| Вибростойкость | 10 – 500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
| Охлаждение | Свободная конвекция воздуха |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP; вторичная цепь – земля: 1 x MOPP |
| Испытательное напряжение | Вход – выход: 4 кВ AC; вход – земля: 2 кВ AC; выход – земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимость утечки | Ток утечки на землю < 300 мкА при 264 В AC; ток прикосновения < 100 мкА при 264 В AC |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 89 x 51 x 19,3 мм |
| Масса | 0,09 кг |
| Упаковка | 105 шт. / 10,5 кг / 0,97 куб. фута |
| Частота преобразования | 90 кГц |
| MTBF | 487,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
| Разъем входа переменного тока | Molex 41791-03 или эквивалент |
| Разъем выхода постоянного тока | Molex 41791-04 или эквивалент |
| Назначение контактов входа | 1 — AC/L; 2 — не подключен; 3 — AC/N |
| Назначение контактов выхода | 1,2 — -V; 3,4 — +V |
| Монтажные отверстия | 4 отверстия диаметром 3,0 мм |
| Требование по заземлению | M1 — защитное заземление; для лучшей ЭМС требуется соединение M1, M2 и шасси с землей |
Примечания
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары, оконечной нагрузкой которой является конденсатор 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает установленный допуск, нестабильность по линии и по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания по ЭМС выполняются при монтаже на металлическую пластину размером 360 мм × 360 мм с помощью 1-миллиметрового листа цинка. Финальное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 5 | Защита от перегрева является встроенной функцией схемы управления. |
| 6 | Ток прикосновения измеряется от первичного входа к выходу постоянного тока. |
| 7 | Для безвентиляторных моделей допустимое снижение температуры составляет 3,5 °C на 1000 м, для вентиляторных — 5 °C на 1000 м при высоте эксплуатации более 2000 м. |
Описание применения
Источник питания NFM-20-15 предназначен для построения медицинской аппаратуры, приборов промышленной автоматики, измерительных и встраиваемых систем, где требуется компактный изолированный источник 15 В постоянного тока с малой мощностью потребления и высокими требованиями к безопасности и ЭМС.
