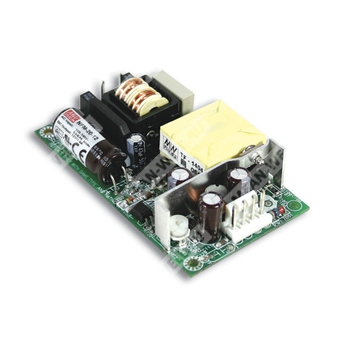

NFM-20-24 — 20-ваттный медицинский импульсный источник питания с универсальным входом и выходом 24 В.
Назначение: компактный AC/DC источник питания открытого исполнения для промышленной и медицинской аппаратуры с одной выходной линией 24 В.
Расшифровка партномера
| Позиция | Значение |
| NFM | Серия медицинских источников питания Mean Well |
| 20 | Номинальная мощность 20 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
Модуль NFM-20-24 представляет собой малогабаритный одно-выходной источник питания AC/DC с естественным воздушным охлаждением, предназначенный для преобразования сетевого переменного или постоянного входа в стабилизированное постоянное напряжение 24 В. Изделие относится к медицинской серии, поддерживает универсальный диапазон входного напряжения и оснащено защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Ключевые особенности
- Универсальный вход AC и полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Сверхмалые габариты и малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Низкое потребление холостого хода.
- 100% прогонная проверка под полной нагрузкой.
- Возможна опциональная версия с монтажом на плату.
- Фиксированная частота переключения 90 кГц.
- Повышенная надежность.
- Пригоден для применения в системах с повышенными требованиями к электробезопасности и ЭМС.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 0.92 А |
| Диапазон выходного тока | 0 ~ 0.92 А |
| Номинальная выходная мощность | 22.08 Вт |
| Диапазон регулировки выходного напряжения | 21.6 ~ 26.4 В |
| Допуск по выходному напряжению | ±1.0% |
| Нестабильность по линии | ±0.5% |
| Нестабильность по нагрузке | ±0.5% |
| Пульсации и шум | 240 мВ пик-пик |
| Время установки, нарастания | 500 мс, 20 мс при 230 В AC; 500 мс, 20 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 15 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 440 Гц |
| КПД | 84% тип. |
| Входной ток | 0.4 А при 230 В AC; 0.6 А при 115 В AC |
| Пусковой ток | Холодный старт: 65 А при 230 В AC; 30 А при 115 В AC |
| Потребляемая мощность без нагрузки | < 0.75 Вт |
| Ток утечки | < 30 мкА при 264 В AC |
| Ток прикосновения | < 100 мкА при 264 В AC |
Защиты
| Вид защиты | Уровень срабатывания / режим |
| Перегрузка | Свыше 105% от номинальной выходной мощности; режим прерывистого восстановления после устранения неисправности |
| Перенапряжение | 27.6 ~ 32.4 В; отключение выходного напряжения с автоматическим восстановлением |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Рабочая температура | -20 ~ +60 °C |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 минут/цикл, по 60 минут по осям X, Y, Z |
Электробезопасность и электромагнитная совместимость
| Параметр | Значение |
| Безопасность | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP; вторичная цепь – земля: 1 x MOPP |
| Испытательное напряжение | Первичная–вторичная: 4 кВ AC; первичная–земля: 2 кВ AC; вторичная–земля: 1.5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011, EN55032 класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN60601-1-2, EN61204-3, медицинский уровень, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 89 × 51 × 19.3 мм |
| Масса | 0.09 кг |
| Упаковка | 105 шт. / 10.5 кг / 0.97 куб. фут. |
| MTBF | 487.8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Частота переключения | 90 кГц |
Подключение и механическое исполнение
| Разъем | Назначение |
| CN1 | Вход переменного тока |
| CN2 | Выход постоянного тока |
| Назначение выводов CN1 | 1 — AC/L; 2 — без подключения; 3 — AC/N |
| Назначение выводов CN2 | 1, 2 — +V; 3, 4 — -V |
| Рекомендуемые ответные части | Molex 2139 или эквивалент; Molex 2478 или эквивалент |
| Монтажные отверстия | 4 отверстия диаметром 3.0 мм |
| Заземление | M1 — защитное заземление; для лучшей ЭМС рекомендуется соединить M1, M2 и шасси |
Примечания
| № | Содержание |
| 1 | Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ. |
| 3 | Допуск включает установку, регулирование по линии и по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм с толщиной 1 мм. |
| 5 | Функция защиты от перегрева является встроенной функцией блока управления и должна проверяться на уровне конечного изделия. |
| 6 | Ток прикосновения измеряется от первичного входа до выходного постоянного тока. |
| 7 | Допустимое снижение мощности для безвентиляторных моделей и моделей с вентилятором при работе на высоте более 2000 м. |
Дополнительные сведения
Изделие относится к классу медицинских источников питания и имеет изолированную структуру с высокими требованиями к безопасности и помехоустойчивости. По совокупности характеристик NFM-20-24 подходит для питания медицинской аппаратуры, измерительных приборов, промышленной автоматики и оборудования, где требуется компактный источник 24 В с низким уровнем шума, универсальным входом и нормированными защитами.
