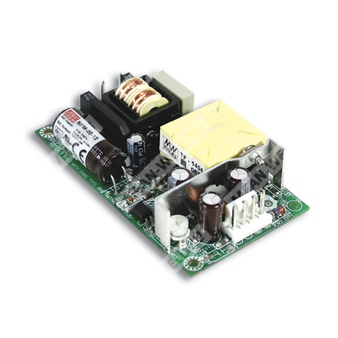

NFM-20-5 - компактный AC/DC медицинский источник питания 20 Вт с одним выходом 5 В для промышленной и медицинской электроники.
Назначение: импульсный источник питания открытого исполнения для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 5 В для ответственных применений.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NFM | Серия медицинских AC/DC источников питания Mean Well |
| 20 | Номинальная мощность 20 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Краткое описание
Источник питания NFM-20-5 относится к серии NFM-20 и представляет собой малогабаритный медицинский импульсный AC/DC преобразователь с естественным воздушным охлаждением, универсальным входом и одним стабилизированным выходом 5 В. Изделие предназначено для применения в оборудовании, где требуется соответствие медицинским требованиям по изоляции, электромагнитной совместимости и защите. Модель ориентирована на встраивание в аппаратуру с ограниченным монтажным объемом и допускает работу от широкого диапазона сетевого напряжения.
Особенности
- Универсальный вход переменного тока и широкий диапазон входного постоянного напряжения.
- Открытое исполнение для встроенного монтажа.
- Медицинское одобрение с изоляцией 2 x MOPP между первичной и вторичной сторонами.
- Малая потребляемая мощность без нагрузки: менее 0,75 Вт.
- Естественное охлаждение за счет свободной конвекции воздуха.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Частота преобразования 90 кГц.
- Высокая надежность и прохождение испытания на 100% полную нагрузку при прожиге.
- Подходит для применения в системах с учетом требований по EMC и медицинским стандартам.
Выходные параметры
| Параметр | Значение для NFM-20-5 |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный выходной ток | 4,4 А |
| Диапазон выходного тока | 0...4,4 А |
| Номинальная мощность | 22 Вт |
| Диапазон подстройки выходного напряжения | 4,5...5,4 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,5% |
| Пульсации и шум, максимум | 80 мВ пик-пик |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC |
| Диапазон частоты сети | 47...440 Гц |
| КПД, типовое значение | 75% |
| Потребляемый ток, типовой | 0,4 А при 230 В AC; 0,6 А при 115 В AC |
| Пусковой ток, типовой | 30 А при 115 В AC; 65 А при 230 В AC, холодный пуск |
Пусковые и переходные характеристики
| Параметр | Значение |
| Время установки, включения | 500 мс при 230 В AC, 500 мс при 115 В AC, при полной нагрузке |
| Время нарастания | 20 мс при 230 В AC, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 15 мс при 115 В AC, при полной нагрузке |
Защитные функции
| Функция защиты | Параметры и поведение |
| Перегрузка | Свыше 105% от номинальной выходной мощности; тип защиты — режим hiccup с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 5,75...6,75 В; тип защиты — отключение выходного напряжения с автоматическим восстановлением; ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -20...+60 °C, с учетом графика дерейтирования |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP; вторичная-земля: 1 x MOPP |
| Ток утечки на землю | < 300 мкА при 264 В AC |
| Ток прикосновения | < 100 мкА при 264 В AC |
Электромагнитная совместимость и стандарты
| Параметр | Значение |
| Излучаемые помехи | Соответствие EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN60601-1-2, EN61204-3, medical level, criteria A, EAC TP TC 020 |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, EAC TP TC 004 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 487,8 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 89 x 51 x 19,3 мм (Д x Ш x В) |
| Масса | 0,09 кг |
| Упаковка | 105 шт. в коробке; масса брутто 10,5 кг; объем 0,97 ft³ |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование. Все испытания на EMC выполняются при монтаже в металлический корпус 360 мм x 360 мм с клеммой FG, соединенной с шасси через провод длиной 1 м. Итоговое EMC-соответствие должно проверяться в составе конечного изделия.
- Защита от перегрева является встроенной функцией внутреннего контроллера IC (UI). Фактический уровень срабатывания описывается производителем в спецификации применяемой ИС.
- Ток прикосновения измеряется от первичного входа до выходного постоянного тока.
- Для моделей с вентиляторным охлаждением допустимое снижение температуры составляет 5 °C/1000 м на высоте выше 2000 м; для моделей без вентилятора — 3,5 °C/1000 м.
