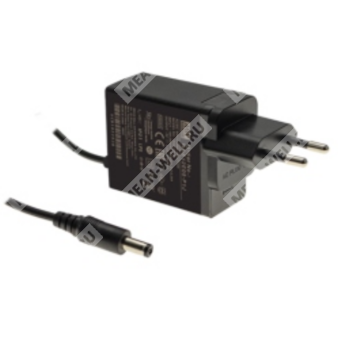

NGE12E05-P1J - сетевой AC-DC адаптер 12 Вт на 5 В с европейской вилкой и выходным разъёмом P1J.
Назначение
Компонент NGE12E05-P1J представляет собой компактный настенный импульсный источник питания переменного/постоянного тока серии NGE12, предназначенный для формирования стабилизированного выходного напряжения 5 В постоянного тока при мощности до 12 Вт. Исполнение NGE12E05-P1J относится к европейской версии с фиксированными сетевыми штырями и стандартным выходным штекером P1J.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NGE12 |
Серия настенных адаптеров Green Adaptor мощностью 12 Вт |
| E |
Европейская версия; сетевые штыри фиксированные, без сменных вилок |
| 05 |
Выходное напряжение 5 В |
| P1J |
Стандартный выходной разъём типа P1J |
Функциональные особенности
- Настенный AC-DC адаптер серии NGE12.
- Одновыходное исполнение.
- Фиксированные сетевые штыри для европейской версии.
- Выходной разъём стандартного типа P1J.
- Ультракомпактное исполнение: толщина корпуса 28 мм.
- Класс II по электробезопасности, без заземляющего контакта.
- Универсальный сетевой вход 80–264 В переменного тока.
- Поддержка различных международных сертификатов безопасности для применения в ITE, медицинской, бытовой и промышленной аппаратуре.
- Низкое энергопотребление на холостом ходу: менее 0,075 Вт.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям по уровню энергоэффективности Level VI.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
- Медицинские устройства.
- Бытовые приборы.
Описание
NGE12E05-P1J — это высоконадежный настенный источник питания серии NGE12, предназначенный для формирования стабилизированного напряжения 5 В постоянного тока. Конструкция ориентирована на компактность и удобство транспортировки. Исполнение E соответствует европейскому варианту с несменной сетевой вилкой. Серия NGE12 оснащается глобальными сертификатами для применения в различных классах оборудования и относится к классу II, то есть не требует защитного заземления.
Адаптер рассчитан на работу в широком диапазоне сетевого напряжения 80–264 В AC и пригоден для питания разнообразной электронной аппаратуры. Для серии характерны высокий КПД, крайне малое потребление без нагрузки и расширенный диапазон рабочих температур. Корпус выполнен из пластика с классом огнестойкости 94V-0.
Выходные параметры
| Параметр |
Значение для NGE12E05-P1J |
| Выходное напряжение постоянного тока |
5 В |
| Номинальный выходной ток |
2,4 А |
| Диапазон выходного тока |
0–2,4 А |
| Номинальная мощность |
12 Вт |
| Пульсации и шум, максимум |
60 мВ пик-пик |
| Допуск по выходному напряжению |
±5,0% |
| Нестабильность по линии |
±1,0% |
| Нестабильность по нагрузке |
±5,0% |
| Время установки, нарастания и удержания |
1500 мс, 30 мс, 30 мс при 230 В AC |
Входные параметры
| Параметр |
Значение для NGE12E05-P1J |
| Диапазон входного напряжения |
80–264 В AC / 113–370 В DC |
| Диапазон входной частоты |
47–63 Гц |
| Потребляемый ток |
0,4 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток |
40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки |
Менее 100 мкА (действующее значение) при 264 В AC |
Энергоэффективность
| Параметр |
Значение для NGE12E05-P1J |
| Типовой КПД |
82% |
| Потребление без нагрузки |
Менее 0,075 Вт |
Защита
| Вид защиты |
Уровень / принцип работы |
| Перегрузка |
110–150% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
115–140% от номинального выходного напряжения; защита на стабилитроне |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
От -30 до +70 °C, с учётом дерейтирования |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
От -20 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–45 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 4000 В AC |
| Сопротивление изоляции |
Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр |
Стандарт |
Уровень испытаний / примечание |
| Проводимые помехи |
BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Сурж-помехи |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ L-N |
| Кондуктивная помехоустойчивость |
BS EN/EN61000-4-6 |
Уровень 2, 3 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение для серии NGE12 |
| MTBF |
1272,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| MTBF |
7192,4 тыс. ч минимум, Telcordia TR/SR-332 (Bellcore) (25 °C) |
| Габариты |
48 × 28 × 55 мм (Д × Ш × В) |
| Масса основного блока |
71 г |
| Упаковка |
150 шт. в коробке; объём 0,68 CUFT |
Подключение и разъёмы
Для NGE12E05-P1J применяется стандартный выходной разъём P1J. Для данной серии предусмотрены варианты сменных DC-разъёмов в виде индивидуальной поставки либо через быстросменный адаптер. В конструкции серии используются также варианты выходных кабелей и альтернативные типы разъёмов по заказу.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется в точке на выводах разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется от нижнего к верхнему значению сетевого напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться дерейтирование; следует учитывать кривую дерейтирования.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Конструкция соответствует уровню энергоэффективности США DoE Level VII.
