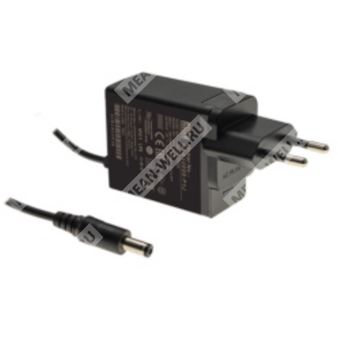

NGE12E05-USB - сетевой AC/DC адаптер 12 Вт, 5 В с USB Type A и несменной европейской вилкой.
Серия: NGE12
Назначение: компактный настенный AC/DC источник питания для потребительской, телекоммуникационной, офисной, медицинской, промышленной и бытовой аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| NGE | Серия высоконадежных настенных зеленых адаптеров Mean Well |
| 12 | Номинальная мощность 12 Вт |
| E | Европейская версия, фиксированные AC-вводные штырьки, несменная вилка |
| 05 | Выходное напряжение 5 В |
| USB | Выходной разъем USB Type A |
Краткое описание
NGE12E05-USB — это высоконадежный настенный одно выходной AC/DC адаптер серии NGE12, предназначенный для питания аппаратуры от сети переменного тока с преобразованием в стабилизированное постоянное напряжение 5 В. Исполнение E означает европейскую версию с фиксированными сетевыми штырьками и несменной вилкой. Модель оснащена выходом USB Type A, что делает ее применимой для устройств с соответствующим интерфейсом питания. Изделие относится к классу II, не имеет заземляющего контакта и рассчитано на широкий диапазон сетевого входа 80…264 В AC. Серия ориентирована на низкое потребление без нагрузки, высокую энергетическую эффективность и применение в оборудовании, требующем компактного и безопасного источника питания.
Особенности
- Настенный компактный адаптер серии NGE12.
- Одно выходное исполнение.
- Выход 5 В.
- Выходной разъем: USB Type A.
- Европейская версия с фиксированными AC-вводными штырьками и несменной вилкой.
- Диапазон входного напряжения: 80…264 В AC.
- Класс II, без заземляющего контакта.
- Низкое потребление без нагрузки: менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Очень малый ток утечки: менее 100 мкА.
- Рабочий температурный диапазон: от -30 до +70 °C.
- Доступны аксессуары и варианты DC-разъемов по заказу, но для USB-исполнения используется USB Type A.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника.
- Промышленное оборудование.
- Медицинская техника.
- Бытовые устройства.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 2,4 А |
| Диапазон тока нагрузки | 0…2,4 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 60 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки, нарастания, удержания | 3000 мс, 30 мс, 10 мс при 115 В AC; при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток от сети | 0,4 А / 115 В AC; 0,25 А / 230 В AC |
| Пусковой ток | 40 А / 115 В AC; 80 А / 230 В AC, холодный старт |
| Ток утечки | < 100 мкА (действующее значение) при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110…150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115…140% от номинального выходного напряжения; защита на стабилитроне |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C, см. кривую дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | от -20 до +85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 4000 В AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1; UL62368-1; CSA C22.2 No. 62368-1; ANSI/AAMI ES60601-1/-1-11 (3.2); CAN/CSA-C22.2 No.60601-1/-1-11; BS EN/EN62368-1; BS EN/EN60601-1/-1-11; BS EN/EN61558-1/-2-16; BS EN/EN60335-1; J62368-1; CNS15598-1; AS/NZS 62368.1; AS/NZS 61558.1/.2.16; TPTC004; GB4943.1; KC62368-1; IS13252(part1):2010/IEC60950-1:2005 |
| Эмиссия ЭМС | Проводимые помехи: класс B; излучаемые помехи: класс B; гармонические токи: класс A |
| Помехоустойчивость ЭМС | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; RF поле: уровень 2, 3 В/м; EFT: уровень 3, 2 кВ; Surge: уровень 3, 1 кВ L-N; проводимая устойчивость: уровень 2, 3 В; магнитное поле: уровень 4, 30 А/м; провалы и прерывания: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 1272,8 тыс. часов минимум по MIL-HDBK-217F (25 °C); 7192,4 тыс. часов минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
Габариты и масса
| Параметр | Значение |
| Габариты | 48 × 28 × 55 мм |
| Масса основного блока | 71 г |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 150 шт. |
| Масса брутто | 12,5 кг |
| Объем | 0,68 куб. фута |
Исполнение входа и выходного разъема
| Параметр | Значение |
| Тип AC-ввода | Европейская версия, фиксированные штыри, несменная вилка |
| Тип выходного соединителя | USB Type A |
| Полярность USB | 4 -V / 1 +V |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное напряжение измеряется в точке после разъема при 50% нагрузке.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает суммарное влияние уставки, стабилизации по линии и по нагрузке.
- Стабилизация по линии измеряется от минимального к максимальному сетевому напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо использовать кривую дерейтирования.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Конструкция соответствует уровню энергоэффективности США DoE Level VII.
