NGE12E09-P1J

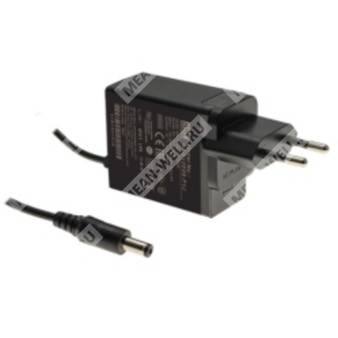

NGE12E09-P1J - настенный AC-DC адаптер на 9 В для питания электронных устройств.
Серия: NGE12
Тип изделия: высоконадежный настенный одно выходной «зелёный» адаптер AC-DC
Назначение: преобразование сетевого переменного/постоянного входа в стабилизированное низковольтное постоянное напряжение 9 В для питания аппаратуры общего, промышленного, медицинского и телекоммуникационного назначения.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|---|
| NGE12 | Серия настенных AC-DC адаптеров Mean Well мощностью 12 Вт |
| E | Европейская версия с фиксированным AC-вилочным исполнением и неразъёмной вилкой |
| 09 | Номинальное выходное напряжение 9 В |
| P1J | Стандартный DC-разъём: коаксиальный штекер 5,5 × 2,1 мм, длина 11 мм, центр «плюс» |
Общее описание
NGE12E09-P1J относится к серии NGE12 — компактных настенных источников питания AC-DC с одним выходом, ориентированных на мобильное и стационарное применение. Исполнение NGE12E означает европейскую версию с неизменяемой сетевой вилкой, а индекс 09 указывает на выходное напряжение 9 В. Модификация P1J поставляется со стандартным коаксиальным выходным штекером.
Изделие предназначено для питания потребителей, чувствительных к габаритам, энергопотреблению в режиме холостого хода и требованиям по электробезопасности. Конструкция реализована в классе II без заземляющего контакта, что упрощает включение в бытовую и промышленную сеть при соблюдении соответствующих норм применения.
Основные особенности
- Номинальная мощность: 12 Вт.
- Универсальный вход: 80–264 В переменного тока.
- Очень малое потребление без нагрузки: менее 0,075 Вт.
- Класс энергоэффективности: VI.
- Класс защиты по электробезопасности: II, без заземляющего вывода.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Ультратонкое исполнение: 28 мм.
- Широкий диапазон рабочей температуры.
- Электрическая развязка и низкий ток утечки.
Назначение и области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктурные устройства.
- Промышленное оборудование.
- Медицинские изделия.
- Бытовая техника и домашняя электроника.
Параметры выхода
| Параметр | Значение для NGE12E09-P1J |
|---|---|
| Номинальное выходное напряжение | 9 В |
| Номинальный выходной ток | 1,33 А |
| Диапазон выходного тока | 0–1,33 А |
| Номинальная выходная мощность | 12 Вт |
| Пульсации и шум | 100 мВп-п |
| Допуск выходного напряжения | ±5,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки, нарастания, удержания | 3000 мс, 30 мс, 10 мс / 115 В переменного тока при полной нагрузке |
Параметры входа
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 80–264 В переменного тока / 113–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,4 А / 115 В переменного тока; 0,25 А / 230 В переменного тока |
| Пусковой ток | 40 А / 115 В переменного тока; 80 А / 230 В переменного тока, холодный старт |
| Ток утечки | < 100 мкА (среднеквадратичное значение) при 264 В переменного тока |
КПД
| Входное напряжение | КПД |
|---|---|
| Для модели 9 В | 86,5% |
Защиты
| Вид защиты | Реализация |
|---|---|
| Перегрузка | 110–150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115–140% от номинального выходного напряжения; ограничение на стабилитроне |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -20 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0–45 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, общий период 60 мин. по осям X, Y, Z |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 48 × 28 × 55 мм (Д × Ш × В) |
| Исполнение корпуса | Настенное, компактное, ультратонкое |
| Кабель DC-выхода | UL 1185, 18 AWG, 1500 ±50 мм |
| Выходной разъём | P1J |
Масса и упаковка
| Параметр | Значение для NGE12Exx-P1J |
|---|---|
| Масса изделия | 71 г |
| Масса брутто | 12,5 кг |
| Количество в коробке | 150 шт. |
| Объём упаковки | 0,68 куб. фута |
MTBF
| Метод оценки | Значение |
|---|---|
| MIL-HDBK-217F, 25 °C | 1272,8 тыс. ч минимум |
| Telcordia TR/SR-332 (Bellcore), 25 °C | 7192,4 тыс. ч минимум |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|---|
| Испытательное напряжение | Вход–выход: 4000 В переменного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия помех | Проводимые помехи, излучаемые помехи, гармонические составляющие — по соответствующим стандартам, с классами B и A согласно таблице документа |
| Помехоустойчивость | ESD, EFT, импульсные перенапряжения, RF-поле, кондуктивная устойчивость, магнитное поле, провалы и прерывания напряжения — по нормируемым уровням документа |
| Стандарты безопасности | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1 и соответствующие региональные эквиваленты |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение измеряется в точке измерения на клемме вилки при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
5. Стабилизация по линии измеряется от низкого до высокого уровня сети при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
7. При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
8. Источник питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
9. Конструкция соответствует уровню энергоэффективности США DoE Level VI.
Дополнительные сведения
Стандартный DC-штекер P1J: 5,5 × 2,1 мм, длина 11 ±0,5 мм, полярность — центр «плюс».
Сетевая часть: европейская версия с фиксированной вилкой, неразъёмное исполнение.
Разъёмность AC-вилки: для серии I-Type предусмотрены сменные сетевые вилки, однако для NGE12E используется фиксированное европейское исполнение.
