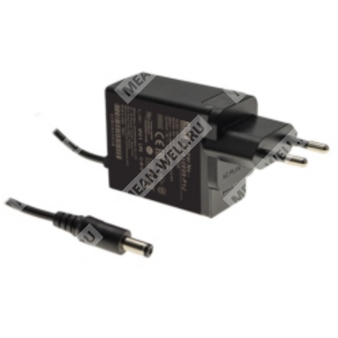

NGE12E12-P1J - компактный сетевой AC-DC адаптер 12 Вт с фиксированным европейским сетевым вводом и выходом P1J.
Расшифровка партномера
| NGE12 | Серия NGE12, настенный AC-DC адаптер зелёной серии, мощность 12 Вт |
| E | Европейская версия: фиксированные AC-штырьки, невзаимозаменяемая сетeвая вилка |
| 12 | Выходное напряжение 12 В |
| P1J | Стандартный DC-разъём P1J |
Назначение и особенности
NGE12E12-P1J относится к серии компактных настенных источников питания переменного/постоянного тока Mean Well NGE12. Изделие предназначено для питания электронной аппаратуры с входом от сети переменного тока и формированием стабилизированного постоянного напряжения 12 В. Для данной модификации предусмотрена европейская сетeвая конфигурация с фиксированными AC-штырьками и невзаимозаменяемой вилкой, а также стандартный DC-выход P1J.
Особенности
- Патентованная разработка Mean Well.
- Взаимозаменяемые AC-вилки в серии; для исполнения E — европейская версия с невзаимозаменяемой вилкой.
- Универсальный вход 80–264 В переменного тока.
- Компактное ультратонкое исполнение: 28 мм.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Класс II по электробезопасности, без заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Сверхнизкий ток утечки — менее 100 мкА.
- Работа в расширенном диапазоне температур.
- Возможность применения различных DC-разъёмов через аксессуары/кастомизацию.
Области применения
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисное оборудование
- Промышленное оборудование
- Медицинские устройства
- Бытовые устройства
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,0 А |
| Диапазон выходного тока | 0–1,0 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум, макс. | 120 мВ п-п |
| Допуск по выходному напряжению | ±3,0 % |
| Стабилизация по линии | ±1,0 % |
| Стабилизация по нагрузке | ±3,0 % |
| Настройка, время нарастания, время удержания | 3000 мс, 30 мс, 10 мс / 115 В перем. тока; 1500 мс, 30 мс, 30 мс / 230 В перем. тока при полной нагрузке |
Вход
| Диапазон входного напряжения | 80–264 В переменного тока / 113–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 0,4 А / 115 В переменного тока; 0,25 А / 230 В переменного тока |
| Пусковой ток, макс. | 40 А / 115 В переменного тока; 80 А / 230 В переменного тока, холодный старт |
| Ток утечки, макс. | <100 мкА (среднеквадратич.) при 264 В переменного тока |
Защита
| Перегрузка | 110–150 % от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115–140 % от номинального выходного напряжения; ограничение на стабилитроне |
Эксплуатационные условия
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения, влажность | −20…+85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1; UL62368-1; CSA C22.2 No. 62368-1; ANSI/AAMI ES60601-1/-1-11; CAN/CSA-C22.2 No. 60601-1/-1-11; BS EN/EN62368-1; BS EN/EN60601-1/-1-11; BS EN/EN61558-1/-2-16; BS EN/EN60335-1; J62368-1; CNS15598-1; AS/NZS 62368.1; AS/NZS 61558.1/.2.16; TPTC004; GB4943.1; KC62368-1; IS13252(part1):2010/IEC60950-1:2005 approved |
| Испытательное напряжение | Вход/выход: 4000 В переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Эмиссия помех | Проводимые помехи — класс B; излучаемые помехи — класс B; гармонический ток — класс A |
| Помехоустойчивость | ESD — уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт; RF field susceptibility — уровень 2, 3 В/м; EFT bursts — уровень 3, 2 кВ; Surge susceptibility — уровень 3, 1 кВ L-N; Conducted susceptibility — уровень 2, 3 В; Magnetic field immunity — уровень 4, 30 А/м; Voltage dips/interruption — >95 % dip 0,5 periods; 30 % dip 25 periods; >95 % interruptions 250 periods |
Надёжность, габариты и упаковка
| MTBF | 1272,8 тыс. ч минимум по MIL-HDBK-217F (25 °C); 7192,4 тыс. ч минимум по Telcordia TR/SR-332(Bellcore) (25 °C) |
| Габариты | 48 × 28 × 55 мм (Д × Ш × В) |
| Масса основного блока | 127 г |
| Упаковка | 72 шт. в упаковке; объём 1,36 CUFT |
| Масса брутто | 11,2 кг |
DC-выходной разъём
Стандартный выходной разъём — P1J. Для стандарта P1J указаны параметры: наружный диаметр 5,5 мм, внутренний диаметр 2,1 мм, длина 9,5 мм; полярность — «плюс» в центре.
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70 % RH. |
| 2 | Выходное напряжение измеряется на клеммах разъёма при нагрузке 50 %. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, стабилизацию по линии и по нагрузке. |
| 5 | Стабилизация по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0 % до 100 % номинальной нагрузки. |
| 7 | При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтингa. |
| 8 | Источнику питания как автономному изделию требуется повторное подтверждение соответствия ЭМС всей системы в составе конечного оборудования. |
| 9 | Конструкция соответствует US DoE Level VII. |
Механические и подключение
Для исполнения NGE12Exx-P1J предусмотрен европейский сетевой ввод с фиксированными AC-штырьками и невзаимозаменяемой вилкой. В документе для этой версии приведено кабельное исполнение с длиной вывода 1500 ±50 мм: для 5–9 В — UL 1185 18AWG, для 12–24 В — UL 1185 20AWG.
Для серии также доступны сменные DC-разъёмы и аксессуары quick adapter, однако для рассматриваемого партномера NGE12E12-P1J стандартным является P1J.
