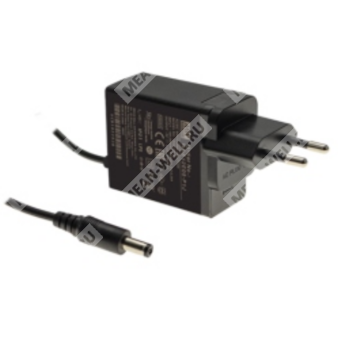

NGE12E15-P1J - сетевой AC/DC адаптер 12 Вт с фиксированным европейским штекером и выходом 15 В.
Назначение: компактный настенный импульсный источник питания серии NGE12 для питания электронных, телекоммуникационных, медицинских, офисных, бытовых и промышленныx устройств.
Расшифровка партномера
| NGE12 | Серия: настенный AC/DC адаптер Green Adaptor мощностью 12 Вт |
| E | Исполнение с фиксированным европейским AC-штекером, без сменных вилок |
| 15 | Номинальное выходное напряжение 15 В |
| P1J | Стандартный выходной разъём P1J, коаксиальный штекер 5.5 × 2.1 мм |
Краткое описание
NGE12E15-P1J относится к серии высоконадежных настенных источников питания Mean Well с одним выходом. Устройство предназначено для широкого круга потребителей и построено как компактный адаптер с сетевым входом переменного тока и стабилизированным выходом постоянного тока 15 В. Исполнение E означает фиксированный европейский штекер, а выход P1J — стандартный цилиндрический разъём 5.5 × 2.1 мм.
Особенности
- Патентованное решение Mean Well.
- Совместимость со сменными AC-штекерами в серии I-Type; для исполнения E применяется фиксированный штекер.
- Универсальный сетевой вход 80–264 В переменного тока.
- Низкое потребление без нагрузки: менее 0.075 Вт.
- Уровень энергоэффективности VI.
- Класс II по электробезопасности, без защитного заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Очень малый ток утечки: менее 100 мкА.
- Расширенный температурный диапазон работы: от -30 до +70 °C.
- Компактное ультратонкое исполнение: толщина 28 мм.
- Доступны различные аксессуары и варианты выходных DC-штекеров.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника.
- Промышленное оборудование.
- Медицинские устройства.
- Бытовые устройства.
Выходные параметры
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 0.8 А |
| Диапазон тока | 0 ~ 0.8 А |
| Номинальная выходная мощность | 12 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3.0% |
| Линейная стабилизация | ±1.0% |
| Стабилизация по нагрузке | ±3.0% |
Входные параметры
| Диапазон входного напряжения | 80 ~ 264 В переменного тока; 113 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток при 115 В переменного тока | 0.4 А |
| Потребляемый ток при 230 В переменного тока | 0.25 А |
| Пусковой ток | 40 А при 115 В переменного тока, холодный старт |
| Пусковой ток | 80 А при 230 В переменного тока, холодный старт |
| Ток утечки | Менее 100 мкА (действующее значение) при 264 В переменного тока |
Эффективность
Защита
| Перегрузка | 110% ~ 150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Икочечный режим, автоматическое восстановление после устранения аварии |
| Перенапряжение | 115% ~ 140% от номинального выходного напряжения |
| Режим защиты от перенапряжения | Ограничение с помощью стабилитрона |
| Защита от короткого замыкания | Есть |
Условия эксплуатации
| Рабочая температура | От -30 до +70 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | От -20 до +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.03% / °C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Испытательное напряжение | Вход - выход: 4000 В переменного тока |
| Сопротивление изоляции | Вход - выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Излучаемые помехи | Класс B |
| Проводимые помехи | Класс B |
| Гармонические токи | Класс A |
| Устойчивость к EFT/Burst | Уровень 3, 2 кВ |
| Устойчивость к ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиополю | Уровень 2, 3 В/м |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 1 кВ L-N |
| Устойчивость к кондуктивным помехам | Уровень 2, 3 В |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Надёжность
| MTBF | 1272.8 тыс. ч минимум по MIL-HDBK-217F (25 °C); 7192.4 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
Габариты
| Размеры корпуса | 48 × 28 × 55 мм (Д × Ш × В) |
| Масса основного блока | 71 г |
Упаковка
| Количество в коробке | 150 шт. |
| Объём упаковки | 0.68 CUFT |
| Масса брутто | 12.5 кг |
Выходной разъём
| Стандартный разъём | P1J |
| Тип | Цилиндрический штекер 5.5 × 2.1 мм |
| Полярность | Центральный контакт положительный |
| Длина штекера | 11 ± 0.5 мм |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется на клеммах штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0.1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, стабилизацию по линии и по нагрузке. |
| 5 | Стабилизация по линии измеряется от нижнего уровня сети к верхнему при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтингa. |
| 8 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтверждать соответствие директивам ЭМС. |
| 9 | Конструкция соответствует требованиям уровня энергоэффективности DoE Level VII. |
Дополнительные сведения
- Серия предусматривает варианты с различными выходными напряжениями: 5 В, 9 В, 12 В, 15 В, 18 В и 24 В.
- Для исполнения E используется фиксированный AC-штекер, не являющийся сменным.
- В документе для выхода 15 В указан номинальный ток 0.8 А и мощность 12 Вт.
- Класс защиты: II.
- Продукт относится к настенным адаптерам с ультратонким корпусом.
