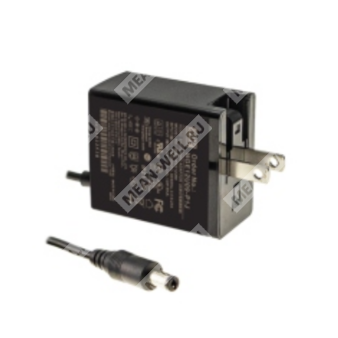

NGE12U12-P1J — настенный AC/DC адаптер 12 В для питания электронной аппаратуры с сетевым универсальным входом.
Расшифровка партномера
| NGE12 | Серия NGE12, мощность 12 Вт, настенный адаптер |
| U | Исполнение для США, с складными AC-штырями и неинтерчейнджабл вилкой |
| 12 | Выходное напряжение 12 В |
| P1J | Стандартный DC-разъём P1J, штекер 2,1 × 5,5 × 11 мм, тип «тюльпан» |
Назначение и особенности
Источник питания NGE12U12-P1J относится к серии настенных одно-выходных адаптеров Mean Well NGE12. Изделие предназначено для питания потребителей электронной аппаратуры, телекоммуникационных устройств, офисного, медицинского, промышленного и бытового оборудования. Конструкция ориентирована на компактность, низкое энергопотребление вхолостую и соответствие международным требованиям безопасности и энергоэффективности.
Для исполнения U характерны складные сетевые штыри переменного тока и фиксированная вилка, рассчитанная на рынок США. Выход выполнен на стандартном разъёме P1J.
Сведения по серии, применимые к данному исполнению
- Настенный адаптер с одним выходом.
- Универсальный вход переменного тока для серии: 80–264 В AC.
- Низкое энергопотребление без нагрузки: менее 0,075 Вт.
- Класс защиты II, без заземляющего контакта.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям энергоэффективности уровня VI.
- Экстремально низкий ток утечки: менее 100 мкА.
- Рабочий диапазон температуры: от −30 до +70 °C.
- Корпус из трудногорючего пластика 94V-0.
Основные области применения
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисная техника
- Промышленное оборудование
- Медицинские устройства
- Бытовые приборы
Выход
| Выходное напряжение | 12 В |
| Номинальный ток | 1,0 А |
| Диапазон тока нагрузки | 0–1,0 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум, макс. | 120 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Время установления, нарастания, удержания | 3000 мс, 30 мс, 10 мс при 115 В AC; 1500 мс, 30 мс, 30 мс при 230 В AC, при полной нагрузке |
Вход
| Диапазон входного напряжения | 80–264 В AC / 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток, макс. | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки, макс. | Менее 100 мкА (действующее значение) при 264 В AC |
Защиты
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115–140% от номинального выходного напряжения |
| Тип защиты при перенапряжении | Ограничение на стабилитроне |
| Короткое замыкание | Предусмотрено |
Эксплуатационные условия
| Рабочая температура | От −30 до +70 °C, с учётом дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От −20 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–45 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1 |
| Испытательное напряжение | Вход–выход: 4000 В AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | Проводимые помехи — класс B; излучаемые помехи — класс B; гармонические составляющие тока — класс A |
| Иммунитет по ЭМС | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; RF-поле: уровень 2, 3 В/м; EFT: уровень 3, 2 кВ; Surge: уровень 3, 1 кВ L-N; проводимая помехоустойчивость: уровень 2, 3 В; магнитное поле: уровень 4, 30 А/м; провалы и прерывания напряжения: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| MTBF | 1272,8 тыс. ч минимум по MIL-HDBK-217F (25 °C); 7192,4 тыс. ч минимум по Telcordia TR/SR-332(Bellcore) (25 °C) |
| Габариты | 48 × 28 × 55 мм (Д × Ш × В) |
| Масса основного блока | 71 г |
| Масса брутто | 12,5 кг |
| Упаковка | 150 шт. в коробке; 0,68 куб. фута |
| Тип корпуса | Case No. NGE18 |
Интерфейс подключения
| Сетевой ввод | Складные AC-штыри для версии U |
| Выходной разъём | P1J |
| Размер выходного штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Плюс в центре, минус снаружи |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Выходное напряжение измеряется на конце кабеля и при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" с подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтирование; необходимо учитывать график дерейтирования.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Проект соответствует уровню US DoE Level VII.
