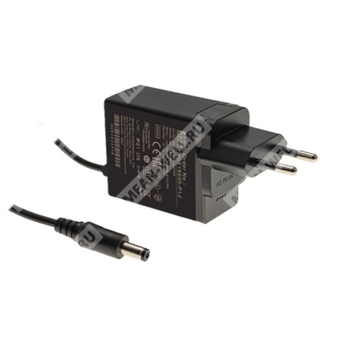

NGE18E05-P1J - сетевой AC/DC адаптер 18 Вт с выходом 5 В и европейской вилкой.
Назначение
Компонент NGE18E05-P1J представляет собой высоконадежный настенный одно выходной зелёный адаптер серии NGE18 мощностью 18 Вт. Модель относится к версии с фиксированным входным сетевым штекером европейского исполнения и с выходным разъёмом типа P1J. Предназначена для питания электронной аппаратуры общего, промышленного, телекоммуникационного, медицинского и бытового назначения от сети переменного тока с широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | NGE18 | Серия настенных AC/DC адаптеров мощностью 18 Вт |
| Версия по входному штекеру | E | Европейская версия с фиксированным сетевым штекером, без сменных вилок |
| Выходное напряжение | 05 | 5 В постоянного тока |
| Тип выходного разъёма | P1J | Штекер питания типа P1J, стандартный разъём 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
Особенности
- Компактный настенный источник питания одного выхода.
- Номинальная мощность 18 Вт.
- Широкий диапазон входного напряжения: от 80 до 264 В переменного тока.
- Класс II, без защитного заземляющего контакта.
- Соответствие требованиям по энергоэффективности уровня VI.
- Потребление без нагрузки менее 0,075 Вт.
- Очень низкий ток утечки: менее 100 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Ультратонкое исполнение: 28 мм.
- Работа в расширенном температурном диапазоне.
- Корпус из трудногорючего пластика с классом 94V-0.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
- Медицинские устройства.
- Бытовые устройства.
Описание
NGE18E05-P1J — это настенный AC/DC источник питания серии NGE18, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В. Изделие ориентировано на применение в системах, где критичны компактность, низкое энергопотребление в режиме холостого хода, высокий уровень КПД и наличие международных сертификатов безопасности.
Модель входит в семейство, поддерживающее универсальный сетевой диапазон 80…264 В AC, что позволяет использовать адаптер в международных электрических сетях. Для версии E применяется фиксированный европейский сетевой штекер. Выход выполнен через стандартный разъём P1J. Изделие рассчитано на длительную эксплуатацию в составе аппаратуры, чувствительной к качеству питания и тепловому режиму.
Основные параметры
| Параметр | Значение |
| Партномер | NGE18E05-P1J |
| Серия | NGE18 |
| Тип изделия | AC/DC настенный адаптер, одновыходной |
| Номинальная выходная мощность | 15 Вт |
| Максимальная выходная мощность | 18 Вт |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0…3 А |
| Тип входной вилки | Европейская версия, фиксированный сетевой штекер |
| Тип выходного разъёма | P1J |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки | < 100 мкА (действующее значение) при 264 В AC |
| Коэффициент мощности | Не указан в документе |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0…3 А |
| Пульсации и шум | 60 мВ п-п |
| Допуск выходного напряжения | ±5,0 % |
| Стабилизация по линии | ±1,0 % |
| Стабилизация по нагрузке | ±5,0 % |
| Время включения, нарастания, удержания | 1500 мс, 30 мс, 30 мс при 230 В AC; 3000 мс, 30 мс, 10 мс при 115 В AC, при полной нагрузке |
| Полярность выходного разъёма | Центральный контакт положительный |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110…150 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup с автоматическим восстановлением после устранения аварии |
| Защита от перенапряжения | 115…140 % от номинального выходного напряжения |
| Режим защиты от перенапряжения | Ограничение на стабилитроне |
| Защита от короткого замыкания | Предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом графика снижения нагрузки |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Эффективность
| Выходное напряжение | КПД тип. |
| 5 В | 82 % |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4000 В AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия | Класс B |
| Помехоустойчивость | См. отдельную таблицу ЭМС-испытаний |
Стандарты безопасности
| Орган | Стандарты |
| CB | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1 |
| UL | UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11 (версия 3.2), CAN/CSA-C22.2 No.60601-1/-1-11; ANSI/AAMI ES60601-1-11, CAN/CSA-C22.2 No.60601-1-11 |
| DEKRA | BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1 |
| PSE | J62368-1 |
| BSMI | CNS15598-1 |
| RCM | AS/NZS 62368.1, AS/NZS 61558.1/.2.16 |
| EAC | TPTC004 |
| CCC | GB4943.1 |
| KC | KC62368-1 |
| BIS | IS13252(part1):2010 / IEC60950-1:2005 |
ЭМС-испытания
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактно |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Устойчивость к ВЧ полю по проводам | BS EN/EN61000-4-6 | Уровень 3, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95 % провал 0,5 периода, 30 % провал 25 периодов, >95 % прерывания 250 периодов |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Проводимые помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832 | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832 | Класс B |
| Дополнительный стандарт ЭМС-устойчивости | BS EN/EN55035(CISPR35), BS EN/EN60601-1-2(IEC60601-1-2), KS C 9835 | Указан в документе |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1272,8 тыс. ч минимум по MIL-HDBK-217F (25 °C); 7192,4 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
| Габариты | 48 × 28 × 55 мм |
| Масса | 127 г для версии NGE18Exx-P1J |
| Упаковка | 72 шт. в коробке; 11,2 кг; 1,36 куб. фута |
| Масса и упаковка для универсальной версии | 112 г; 96 шт. / 12,6 кг / 1,02 куб. фута для NGE18Ixx/Uxx-P1J |
Выходной разъём P1J
| Параметр | Значение |
| Тип | Штекер P1J |
| Размер | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70 % RH, если не оговорено иное.
- Выходное напряжение измеряется на концах штекера при 50 % нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого уровня сети к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 до 100 % номинальной нагрузки.
- При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать график снижения нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Конструкция соответствует требованиям US DoE Level VII.
