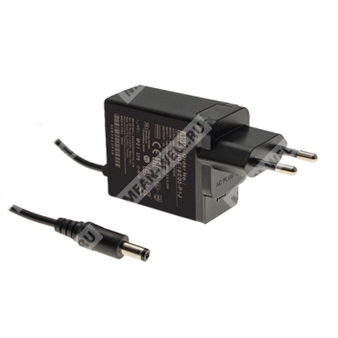

NGE18E09-P1J
NGE18E09-P1J - сетевой AC-DC адаптер мощностью 18 Вт с выходом 9 В постоянного тока для универсального питания оборудования.
NGE18E09-P1J относится к серии NGE18 — компактных настенных одно-выходных «зелёных» адаптеров Mean Well с универсальным входом, высоким КПД и набором сменных AC-вилок для применения в бытовой, телекоммуникационной, офисной, промышленной и медицинской технике.
Назначение и особенности
- Настенный AC-DC источник питания с одним выходом.
- Выходное напряжение: 9 В постоянного тока.
- Номинальная мощность: 18 Вт.
- Универсальный сетевой вход 80–264 В AC.
- Компактное исполнение с ультратонким корпусом 28 мм.
- Класс II по электробезопасности, без заземляющего контакта.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям по энергоэффективности уровня VI.
- Чрезвычайно малый ток утечки.
- Допустима работа в широком диапазоне температур окружающей среды.
- Поддержка сменных AC-вилок для различных регионов через модификацию I-типа.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
| NGE18 | Серия настенных AC-DC адаптеров мощностью 18 Вт |
| E | Европейская версия: фиксированные AC-выводы, несменная вилка |
| 09 | Номинальное выходное напряжение 9 В |
| P1J | Тип выходного DC-разъёма: штекер P1J, 2,1 × 5,5 × 11 мм, центральный контакт «+» |
Выход
| Параметр | Значение |
| Модель | NGE18 09-P1J |
| Выходное напряжение | 9 В |
| Номинальный выходной ток | 2 А |
| Диапазон тока нагрузки | 0–2 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки, нарастания и удержания | 3000 мс, 30 мс, 10 мс / 115 В AC; 1500 мс, 30 мс, 30 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC / 113–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Потребляемый ток | 0,25 А / 230 В AC; 0,4 А / 115 В AC |
| Пусковой ток | 40 А / 115 В AC; 80 А / 230 В AC, холодный пуск |
| Ток утечки | < 100 мкА (действующее значение) при 264 В AC |
| КПД | 87,5% |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110–150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 115–140% от номинального выходного напряжения; ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB: IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1; UL: UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11 (3.2 Version), CAN/CSA-C22.2 No.60601-1/-1-11; ANSI/AAMI ES60601-1-11, CAN/CSA-C22.2 No.60601-1-11 (только для версии U); DEKRA: BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; PSE: J62368-1; BSMI: CNS15598-1; RCM: AS/NZS 62368.1, AS/NZS 61558.1/.2.16; EAC: TPTC004; CCC: GB4943.1; KC: KC62368-1; BIS: IS13252(part1):2010/IEC60950-1:2005. |
| Испытательное напряжение | I/P-O/P: 4000 В AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Проводимая и излучаемая эмиссия: Class B; гармонические составляющие: Class A |
| Помехоустойчивость | ESD: уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт; RF field susceptibility: уровень 2, 3 В/м; EFT bursts: уровень 3, 2 кВ; Surge susceptibility: уровень 3, 1 кВ L-N; Conducted susceptibility: уровень 2, 3 В; Magnetic field immunity: уровень 4, 30 А/м; Voltage dips, interruption: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1272,8 тыс. ч минимум по MIL-HDBK-217F (25 °C); 7192,4 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
| Габариты | 48 × 28 × 55 мм (Д × Ш × В) |
| Масса | 127 г для версии NGE18Exx-P1J |
| Упаковка | 72 шт. / 11,2 кг / 1,36 CUFT для NGE18Exx-P1J |
| Разъём DC | P1J |
| Тип корпуса | Настенный адаптер, серия NGE18 |
Разъём постоянного тока
| Параметр | Значение |
| Тип | P1J |
| Размер | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт «+» |
Примечания
- Все параметры указаны при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при 70% RH.
- Выходное напряжение измеряется в точке подключения штекера и при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться дерейтинг; необходимо сверяться с кривой дерейтирования.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Конструкция соответствует уровню US DoE Level VI.
