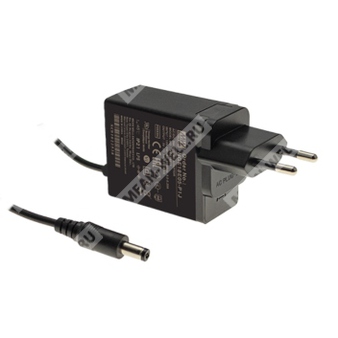

NGE18E12-P1J - 18 Вт AC/DC настенный источник питания с фиксированной сетевой вилкой, выходом 12 В и разъёмом P1J.
Назначение: компактный сетевой адаптер промышленного класса для питания электронных устройств от универсальной сети переменного тока.
Расшифровка партномера
| NGE18 | Серия NGE18, номинальная мощность 18 Вт |
| E | Европейская версия, фиксированная AC-вилка, невзаимозаменяемая |
| 12 | Выходное напряжение 12 В |
| P1J | Стандартный тип выходного DC-разъёма P1J |
Описание
NGE18E12-P1J относится к серии NGE18 — высоконадёжных настенных одно-выходных AC/DC адаптеров малой мощности. Для данной модификации используется европейское исполнение с фиксированной сетевой вилкой и невзаимозаменяемой AC-вилкой. Выходное напряжение — 12 В, разъём постоянного тока — P1J.
Серия предназначена для применения в потребительской электронике, телекоммуникационном оборудовании, офисной технике, промышленной аппаратуре, медицинских устройствах и бытовых приборах. Конструктивно выполнено в компактном тонком корпусе, рассчитанном на переносное и настенное применение.
Особенности
- Универсальный вход 80...264 В AC.
- Компактное исполнение, толщина корпуса 28 мм.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Класс II по электробезопасности, без защитного заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Очень малый ток утечки.
- Расширенный температурный диапазон работы.
- Конструктив на основе негорючего пластика класса 94V-0.
Области применения
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисная техника
- Промышленное оборудование
- Медицинские устройства
- Бытовые устройства
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,5 А |
| Диапазон тока | 0...1,5 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время запуска, нарастания, удержания | 3000 мс, 30 мс, 10 мс при 115 В AC; 1500 мс, 30 мс, 30 мс при 230 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В AC, 113...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный запуск |
| Ток утечки | менее 100 мкА (действующее значение) при 264 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 110...150% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 115...140% от номинального выходного напряжения; тип защиты — ограничение на стабилитроне |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...45 °C |
| Вибрация | 10...500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | 4 000 В AC между входом и выходом |
| Сопротивление изоляции | 100 МОм между входом и выходом при 500 В DC, 25 °C, 70% RH |
| ЭМС по излучению | Класс B |
| ЭМС по устойчивости | ESD: уровень 4, 15 кВ по воздуху, 8 кВ контактно; RF field susceptibility: уровень 2, 3 В/м; EFT bursts: уровень 3, 2 кВ; Surge susceptibility: уровень 3, 1 кВ L-N; Magnetic field immunity: уровень 4, 30 А/м; Voltage dips, interruption: более 95% провал 0,5 периода, 30% провал 25 периодов, более 95% прерывания 250 периодов |
| Гармонические составляющие тока | Класс A |
Стандарты безопасности и сертификации
| Орган | Стандарты |
| CB | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1 |
| UL | UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11 (3.2 Version), CAN/CSA-C22.2 No.60601-1/-1-11; ANSI/AAMI ES60601-1-11, CAN/CSA-C22.2 No.60601-1-11 |
| DEKRA | BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1 |
| PSE | J62368-1 |
| BSMI | CNS15598-1 |
| RCM | AS/NZS 62368.1, AS/NZS 61558.1/.2.16 |
| EAC | TPTC004 |
| CCC | GB4943.1 |
| KC | KC62368-1 |
| BIS | IS13252(part1):2010 / IEC60950-1:2005 |
Средняя наработка на отказ, размеры и упаковка
| Параметр | Значение |
| MTBF | 1272,8 тыс. ч минимум по MIL-HDBK-217F (25 °C); 7192,4 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
| Габариты | 48 × 28 × 55 мм (Д × Ш × В) |
| Масса и упаковка | 127 г; 72 шт. / 11,2 кг / 1,36 куб. фута для NGE18Exx-P1J |
| Исполнение корпуса | EU Version, фиксированная AC-вилка, невзаимозаменяемый тип |
Выходной разъём
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Размер разъёма | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Схема подключения | Внешний контакт — минус, внутренний контакт — плюс |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение измеряется в точке подключения вилочного разъёма при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
5. Стабилизация по линии измеряется от низкого к высокому уровню сети при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
7. При пониженном входном напряжении может потребоваться снижение нагрузки; следует использовать кривую дерейтирования.
8. Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы директивам по ЭМС.
9. Конструкция соответствует уровню энергопотребления DoE Level VII.
