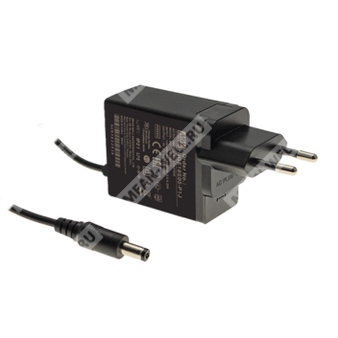

NGE18E15-P1J - сетевой AC-DC адаптер 18 Вт с фиксированной евровилкой и выходом 15 В постоянного тока.
NGE18E15-P1J — это компактный настенный импульсный источник питания серии NGE18, предназначенный для преобразования универсального сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В. Изделие относится к классу II, не требует защитного заземления, выполнено в малогабаритном корпусе и оснащено фиксированной вилкой европейского исполнения.
Назначение
Адаптер применяется для питания электронной аппаратуры, телекоммуникационного оборудования, офисной и бытовой техники, медицинских и промышленных устройств, где требуется маломощный изолированный источник постоянного тока с низким потреблением в режиме холостого хода.
Расшифровка партномера
| Позиция в маркировке | Расшифровка |
| NGE18 | Серия NGE18, адаптер AC-DC мощностью 18 Вт |
| E | Европейская версия с фиксированной вилкой, без взаимозаменяемого AC-разъёма |
| 15 | Номинальное выходное напряжение 15 В |
| P1J | Стандартный выходной разъём DC типа P1J, штекер 2,1 × 5,5 × 11 мм, центральный контакт «+» |
Ключевые особенности
- Универсальный вход 80–264 В AC.
- Номинальная мощность 18 Вт.
- Фиксированная евровилка, исполнение с непереставляемым AC-вилочным модулем.
- Класс II, без заземляющего контакта.
- Ультратонкое исполнение: толщина корпуса 28 мм.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Очень низкий ток утечки: менее 100 мкА.
- Рабочий диапазон температур: от -30 до +70 °C.
- Применение огнестойкого корпуса класса 94V-0.
Области применения
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисная техника
- Промышленное оборудование
- Медицинские устройства
- Бытовая техника
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1,2 А |
| Диапазон регулирования тока | 0–1,2 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±3,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±3,0% |
| Время запуска, нарастания, удержания | 1500 мс, 30 мс, 30 мс при 230 В AC; 3000 мс, 30 мс, 10 мс при 115 В AC, при полной нагрузке |
| КПД типовой | 87% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC, 113–370 В DC |
| Частота сети | 47–63 Гц |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC |
| Ток пуска | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки | <100 мкА (среднеквадратичное значение) при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности; тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115–140% от номинального выходного напряжения; тип защиты: ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10–500 Гц, 2 G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Напряжение электрической прочности | Вход–выход: 4000 В AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Класс B; гармонические токи — класс A |
| Иммунитет ЭМС | Устойчивость к ЭСР, радиочастотному полю, EFT, импульсным перенапряжениям, магнитному полю и провалам напряжения согласно стандартам, указанным ниже |
Стандарты безопасности и ЭМС
| Группа | Стандарты |
| Безопасность | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1; UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11, CAN/CSA-C22.2 No.60601-1/-1-11; BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1 |
| Дополнительные региональные соответствия | PSE J62368-1; BSMI CNS15598-1; RCM AS/NZS 62368.1, AS/NZS 61558.1/.2.16; EAC TPTC004; CCC GB4943.1; KC KC62368-1; BIS IS13252(part1):2010/IEC60950-1:2005 |
| Эмиссия | BS EN/EN55032(CISPR32)/EN55011, FCC Part 15, CNS15936, GB/T 9254.1-2021, KS C 9832 |
| Иммунитет | BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11; BS EN/EN55035(CISPR35), BS EN/EN60601-1-2, KS C 9835 |
Механические параметры
| Параметр | Значение |
| Габариты основного блока | 48 × 28 × 55 мм |
| Исполнение корпуса | Настенный адаптер |
| Тип сетевой вилки | Европейская версия, фиксированный AC-контакт, невзаимозаменяемое исполнение |
| Выходной разъём | P1J |
| Полярность выходного разъёма | Центральный контакт «+» |
| Подключение кабеля | UL 1185, 20 AWG, длина 1500 ±50 мм для 12–24 В |
Размеры и масса
| Параметр | Значение |
| Размеры | 48 × 28 × 55 мм |
| Масса | 127 г для исполнения NGE18Exx-P1J |
| Упаковка | 72 шт. в коробке; масса 11,2 кг; объём 1,36 CUFT для NGE18Exx-P1J |
MTBF
| Метод расчёта | Значение |
| MTBF | 1272,8 тыс. ч минимум по MIL-HDBK-217F (25 °C); 7192,4 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
Сведения по выходному разъёму P1J
| Параметр | Значение |
| Тип | Стандартный штекер P1J |
| Размер | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%, если не оговорено иное.
- Выходное напряжение измеряется на конце разъёма при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулировку по линии и по нагрузке.
- Регулировка по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать график дерейтинга.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Конструкция соответствует уровню энергоэффективности США DoE Level VII.
Дополнительные сведения
Для серии предусмотрены взаимозаменяемые AC-вилки в исполнении I-Type, а также различные опции DC-разъёмов и кабелей. Для модификации NGE18E15-P1J используется фиксированная европейская вилка и стандартный выходной штекер P1J.
