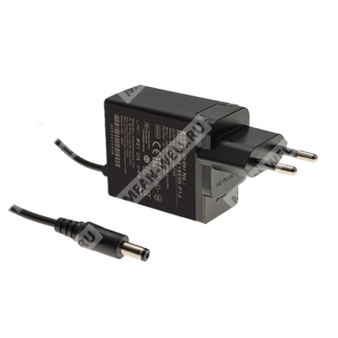

NGE18E18-P1J - 18-ваттный сетевой AC/DC адаптер с фиксированной европейской вилкой для питания электронных устройств.
Серия NGE18 представляет собой высоконадежные настенные одновыходные «green adaptor» источники питания переменного/постоянного тока. Исполнение NGE18E18-P1J относится к евроварианту с фиксированными сетевыми штырями и несменной сетевой вилкой, рассчитано на выходное напряжение 18 В и номинальную мощность 18 Вт. Изделие предназначено для применения в потребительской, телекоммуникационной, офисной, промышленной, медицинской и бытовой аппаратуре.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | NGE18 | Серия настенных AC/DC адаптеров мощностью 18 Вт |
| Исполнение по сетевой части | E | Европейская версия с фиксированными сетевыми штырями и несменной вилкой |
| Выходное напряжение | 18 | 18 В |
| Тип выходного разъема | P1J | Стандартный штекер постоянного тока 2,1 × 5,5 × 11 мм, центр «плюс» |
Краткое описание серии
Источник питания выполнен в компактном настенном корпусе, имеет универсальный вход 80...264 В AC, соответствует требованиям по энергоэффективности уровня VI и характеризуется очень малым потреблением без нагрузки. Конструкция класса II не требует заземляющего контакта. Применена защита от короткого замыкания, перегрузки и перенапряжения, а также корпус из трудногорючего пластика с классом воспламеняемости 94V-0.
Области применения
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисная техника
- Промышленное оборудование
- Медицинские изделия
- Бытовые устройства
Основные особенности
- Сетевой AC/DC адаптер настенного исполнения
- Одно выходное напряжение 18 В
- Номинальная мощность 18 Вт
- Европейское исполнение с фиксированной сетевой частью и несменной вилкой
- Универсальный вход 80...264 В AC / 113...370 В DC
- Высота корпуса 28 мм
- Потребление без нагрузки менее 0,075 Вт
- Энергоэффективность уровня VI
- Класс II, без заземляющего контакта
- Защита от короткого замыкания, перегрузки и перенапряжения
- Соответствие требованиям LPS
- Утечка тока менее 100 мкА
- Диапазон рабочей температуры от -30 до +70 °C
- Доступны различные сменные DC-штекеры по запросу для других исполнений серии
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 18 В |
| Номинальный выходной ток | 1 А |
| Диапазон тока нагрузки | 0...1 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум, макс. | 180 мВ p-p |
| Допуск выходного напряжения | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время запуска, нарастания и удержания | 1500 мс, 30 мс, 30 мс / 230 В AC; 3000 мс, 30 мс, 10 мс / 115 В AC при полной нагрузке |
| КПД, тип. | 88% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В AC / 113...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC |
| Пусковой ток, макс. | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток утечки, макс. | < 100 мкА (действующее значение) при 264 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 110...150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 115...140% от номинального выходного напряжения |
| Режим защиты от перенапряжения | Ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...45 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габариты | 48 × 28 × 55 мм (Д × Ш × В) |
| Исполнение по сетевой части | Европейская версия, фиксированные сетевые штыри, несменная вилка |
| Выходной кабель | UL 1185, 18 AWG |
| Длина кабеля для 18 В | 1500 ±50 мм |
| DC-разъем | P1J |
| Тип разъема постоянного тока | 2,1 × 5,5 × 11 мм, штекер с центром «плюс» |
Масса и упаковка
| Параметр | Значение |
| Масса изделия | 127 г |
| Упаковка | 72 шт. / 11,2 кг / 1,36 куб. фута для исполнения NGE18Exx-P1J |
Надежность
| Параметр | Значение |
| MTBF | 1272,8 тыс. ч мин. по MIL-HDBK-217F (25 °C); 7192,4 тыс. ч мин. по Telcordia TR/SR-332 (Bellcore) (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P - O/P: 4000 В AC |
| Сопротивление изоляции | I/P - O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие классу B для проводимых и излучаемых помех |
| Помехоустойчивость ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Помехоустойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Помехоустойчивость к EFT/быстрым переходным процессам | Уровень 3, 2 кВ |
| Помехоустойчивость к помехам по проводам | Уровень 2, 3 В |
| Помехоустойчивость к импульсным перенапряжениям | Уровень 3, 1 кВ L-N |
| Помехоустойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода, 30% провал на 25 периодов, >95% прерывания на 250 периодов |
| Гармонические токи | Класс A |
Соответствие стандартам безопасности
| Орган / стандарт | Соответствие |
| CB | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1 |
| UL | UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11 (версия 3.2), CAN/CSA-C22.2 No. 60601-1/-1-11 |
| UL для U-исполнения | ANSI/AAMI ES60601-1-11, CAN/CSA-C22.2 No.60601-1-11 |
| DEKRA | BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1 |
| PSE | J62368-1 |
| BSMI | CNS15598-1 |
| RCM | AS/NZS 62368.1, AS/NZS 61558.1/.2.16 |
| EAC | TPTC004 |
| CCC | GB4943.1 |
| KC | KC62368-1 |
| BIS | IS13252(part1):2010 / IEC60950-1:2005 |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется на разъеме DC при 50% нагрузке. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает настройку, стабилизацию по линии и стабилизацию по нагрузке. |
| 5 | Стабилизация по линии измеряется от низкого уровня сети к высокому при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования. |
| 8 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтвердить соответствие всей системы требованиям ЭМС. |
| 9 | Конструкция соответствует уровню VI по DOE США. |
