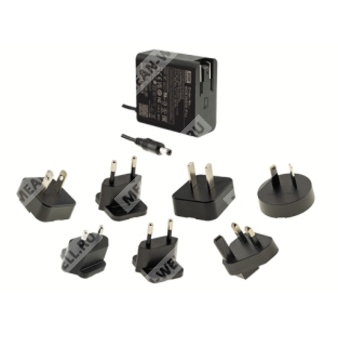

NGE30E48-P1J - сетевой AC-DC адаптер 30 Вт с выходом 48 В и вилкой EU.
Расшифровка партномера
| Позиция | Значение |
| NGE30 | Серия NGE30, мощность 30 Вт |
| E | Европейская версия, фиксированный AC-ввод, неразъёмная вилка |
| 48 | Выходное напряжение 48 В |
| P1J | Стандартный DC-разъём P1J, штекер 2.1 × 5.5 × 11 мм, центральный контакт «+» |
Назначение и общая характеристика
NGE30E48-P1J — высоконадежный настенный источник питания переменного/постоянного тока мощностью 30 Вт с одним выходом, предназначенный для питания электронной аппаратуры, телекоммуникационного и промышленного оборудования, а также устройств бытового и медицинского назначения. Исполнение серии ориентировано на компактность, мобильность и высокую энергоэффективность.
Модель относится к классу II, не имеет заземляющего контакта и использует европейскую версию с фиксированным AC-вводом и неинтерчейнджабельной вилкой. Для данной модификации предусмотрен выход 48 В с током до 0,63 А.
Особенности
- Патент Mean Well: № 202330347779.4.
- Сменные AC-вилки в серии I-Type; для E-Type — европейская версия с несменной вилкой.
- Глобальные сертификаты для нескольких областей применения: ITE, медицинская техника, бытовая техника, промышленное оборудование.
- Широкий диапазон входного напряжения: 80–264 В переменного тока.
- Компактное ультратонкое исполнение: 30 мм по толщине.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Класс II, без защитного заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Очень низкий ток утечки: менее 100 мкА.
- Рабочий температурный диапазон: от -30 до +70 °C.
- Поддержка различных DC-штекеров и быстросменных адаптеров.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
- Медицинские устройства.
- Бытовые устройства.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,63 А |
| Диапазон тока | 0–0,63 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
| Время установки, нарастания, удержания | 3000 мс, 30 мс, 10 мс при 115 В AC, полной нагрузке; 1500 мс, 30 мс, 30 мс при 230 В AC, полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 1 А при 115 В AC; 0,6 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| КПД типовой | 91,5% |
| Ток утечки | < 100 мкА (действующее значение) при 264 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон регулировки тока | 0–0,63 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 240 мВ п-п |
| Допуск | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Защита от перегрузки | 110%–150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Отключение и защёлкивание выходного напряжения; для восстановления требуется повторная подача питания |
| Защита от перенапряжения | 110%–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение с помощью стабилитрона |
Электрические и эксплуатационные характеристики
| Параметр | Значение |
| Изоляционное сопротивление | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение изоляции | I/P-O/P: 4000 В AC |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20%–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10%–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | Класс B |
| Кондуктивные помехи | Класс B |
| Гармонический ток | Класс A |
| ESD | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Устойчивость к радиополю | Уровень 2, 3 В/м |
| Устойчивость к EFT | Уровень 3, 1 кВ L-N |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 2 кВ |
| Устойчивость к кондуктивным помехам | Уровень 2, 3 В |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Безопасность и сертификация
Изделие сертифицировано и соответствует требованиям ряда международных стандартов и систем сертификации, включая IEC/EN для ITE, медицинского, бытового и промышленного применения. Для модификации E-Type применимы европейские версии стандартов безопасности.
| Стандарты | Сведения |
| Безопасность | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1 |
| Безопасность и EMC по EN/BS EN | BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1 |
| Дополнительные сертификации | UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1 (3.2 Version), CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI ES60601-1-11, CAN/CSA-C22.2 No. 60601-1-11, J62368-1, CNS15598-1, AS/NZS 62368.1, AS/NZS 61558.1/.2.16, TPTC004, GB4943.1, KC62368-1, IS13252(part1):2010/IEC60950-1:2005 |
MTBF
| Параметр | Значение |
| MTBF по MIL-HDBK-217F | 1078,6 тыс. ч минимум при 25 °C |
| MTBF по Telcordia TR/SR-332 (Bellcore) | 7587,5 тыс. ч минимум при 25 °C |
Габариты и масса
| Параметр | Значение |
| Габариты основного корпуса | 62 × 30 × 65 мм |
| Единица измерения | Длина × ширина × высота |
| Масса | 162 г для NGE30Exx-P1J |
Упаковка
| Параметр | Значение |
| Упаковка | 45 шт. / 9,2 кг / 1,06 куб. фута для NGE30Exx-P1J |
Конструкция и подключение
Для модели NGE30E48-P1J применяется фиксированный AC-ввод европейской версии и несменяемая сетевая вилка. Выходной кабель оснащён стандартным DC-штекером P1J. Для данного штекера указаны размеры 2,1 × 5,5 × 11 мм и центральная полярность «плюс».
Стандартная длина кабеля и сечение зависят от выходного напряжения. Для диапазона 18–48 В применяется провод UL 1185 20AWG длиной 1500 ±50 мм; для 48 В данная конфигурация соответствует указанному в документе исполнению.
Примечания
| № | Текст примечания |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%. |
| 2 | Выходное напряжение измеряется на контактах штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется при переходе от низкого к высокому сетевому напряжению на номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется при изменении нагрузки от 0% до 100% номинальной. |
| 7 | При низком входном напряжении может потребоваться дерейтинг; следует учитывать график дерейтингa. |
| 8 | Источник питания рассматривается как независимый блок, однако конечное оборудование должно повторно подтверждать соответствие всей системы директивам ЭМС. |
| 9 | Конструкция соответствует уровню энергоэффективности DoE Level VII. |
Дополнительные сведения по DC-разъёмам серии
- Стандартный DC-разъём: P1J.
- Возможна замена DC-разъёма через кастомизацию стандартного изделия либо через быстросменный адаптер.
- Дополнительные варианты разъёмов включают штекеры типов P1I, P1L, P1M, P1IR, P1JR, P1LR, P1MR, P2I, P2J, P2L, P2M, P2IR, P2JR, P2LR, P2MR, P2S, P2K, P2C, P2D, P3A, P3B, P3C, P4A, P4B, P4C, R6B, R7B.
