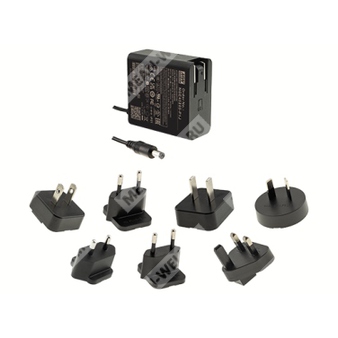

NGE45E05-P1J - компактный 45 Вт сетевой AC-DC адаптер с фиксированной европейской вилкой и выходом 5 В.
NGE45E05-P1J — это высоконадежный настенный AC-DC адаптер серии NGE45 мощностью 45 Вт, с фиксированной вилкой европейского исполнения и выходным напряжением 5 В. Изделие предназначено для питания широкого спектра электронной аппаратуры и соответствует требованиям по энергоэффективности, безопасности и ЭМС, предъявляемым к современным сетевым источникам питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| NGE45 | Серия сетевых настенных AC-DC адаптеров Green Adaptor, номинальная мощность 45 Вт |
| E | Европейская версия, фиксированная AC-вилка, без сменных штекеров |
| 05 | Выходное напряжение 5 В |
| P1J | Тип выходного DC-разъема P1J: штекер 2,1 × 5,5 × 11 мм, тип «тюльпан» |
Краткое описание серии
Серия NGE45 представляет собой компактные настенные одновыходные адаптеры класса II без защитного заземляющего контакта. Конструкция ориентирована на переносное и стационарное применение, отличается малой толщиной корпуса, низким потреблением на холостом ходу и универсальностью по входному напряжению. Для серии доступны разные варианты вилок и выходных DC-разъемов.
Особенности
- Патент Mean Well: 202330347779.4.
- Сменные сетевые вилки типа I для некоторых исполнений серии.
- Глобальные сертификаты для нескольких отраслей: ITE, медицинская, бытовая и промышленная техника.
- Универсальный вход переменного тока 80–264 В.
- Ультратонкое исполнение: 30 мм.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Класс II, без заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Сверхнизкий ток утечки: менее 100 мкА.
- Широкий диапазон рабочей температуры: от -30 до +70 °C.
- Доступны различные аксессуары и сменные DC-штекеры.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника.
- Промышленное оборудование.
- Медицинская техника.
- Бытовые устройства.
Основные электрические параметры
Выход
| Параметр | Значение для NGE45E05-P1J |
| Выходное напряжение | 5 В |
| Номинальный ток | 5,63 А |
| Диапазон тока | 0–5,63 А |
| Номинальная мощность | 28,1 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±5,0% |
| Время установления, нарастания и удержания | 1500 мс, 50 мс, 30 мс / 230 В перем. тока; 3000 мс, 50 мс, 10 мс / 115 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В перем. тока / 113–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1 А / 115 В перем. тока; 0,6 А / 230 В перем. тока |
| Пусковой ток | 35 А / 115 В перем. тока; 70 А / 230 В перем. тока, холодный старт |
| Потребление без нагрузки | Менее 0,075 Вт |
| КПД тип. | 84% |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности; режим защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; защита на стабилитроне |
| Особенность защиты для 48 В исполнения | Отключение и защелкивание выходного напряжения с последующим восстановлением после повторного включения |
| Короткое замыкание | Предусмотрено |
Эксплуатация и среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и устойчивость
Параметры ЭМС-устойчивости
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздухом; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Переходные помехи быстрого типа | BS EN/EN61000-4-4 | Уровень 3, 1 кВ L-N |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 3 В |
Параметры ЭМС-эмиссии
| Параметр | Стандарт | Класс |
| Проводимые помехи | BS EN/EN55032 (CISPR32) / EN55011, FCC Part 15, CNS15936, GB/T 9254.1-2021, KS C 9832 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) / EN55011, FCC Part 15, CNS15936, GB/T 9254.1-2021, KS C 9832 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1; UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11 (3.2 Version), CAN/CSA-C22.2 No. 60601-1/-1-11; ANSI/AAMI ES60601-1-11, CAN/CSA-C22.2 No. 60601-1-11 (только для U-версии); DEKRA BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; PSE J62368-1; BSMI CNS15598-1; RCM AS/NZS 62368.1, AS/NZS 61558.1/.2.16; EAC TPTC004; CCC GB4943.1; KC KC62368-1; BIS IS13252(part1):2010/IEC60950-1:2005 |
| Испытательное напряжение | I/P-O/P: 4000 В перем. тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Класс защиты | Класс II, без защитного контакта |
MTBF
| Методика | Значение |
| MIL-HDBK-217F (25 °C) | 749,9 тыс. ч, минимум |
| Telcordia TR/SR-332 (Bellcore) (25 °C) | 6361,6 тыс. ч, минимум |
Габариты и конструкция
| Параметр | Значение |
| Основной корпус | 62 × 30 × 65 мм |
| Корпус | Настенное исполнение, ультратонкий профиль |
| Тип сетевой вилки | Европейская версия, фиксированная AC-вилка, без сменного сетевого модуля |
| Выходной разъем | P1J |
Упаковка
| Параметр | Значение |
| Масса изделия | 211 г |
| Количество в коробке | 45 шт. |
| Масса брутто коробки | 11,4 кг |
| Объем коробки | 1,06 куб. фута |
| Примечание по упаковке | Для исполнения NGE45Exx-P1J |
Выходной разъем P1J
| Параметр | Значение |
| Тип | Штекер стандартного исполнения |
| Размер | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт «плюс» |
Примечания
- Все параметры указаны при входном напряжении 230 В перем. тока, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на клеммах вилки при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкостью 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется от низкого уровня сети к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения мощности.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно дополнительно подтверждать соответствие всего комплекса требованиям ЭМС.
- Модель соответствует уровню US DoE Level VII.
