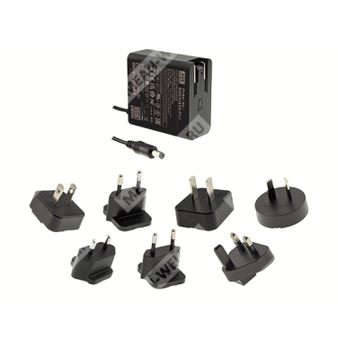

NGE45E12-P1J — сетевой AC/DC адаптер 45 Вт с выходом 12 В и фиксированной вилкой EU для широкого спектра электронных устройств.
Расшифровка партномера
| Позиция | Значение |
| NGE45 | Серия NGE45, мощность 45 Вт |
| E | EU-версия; AC-ввод фиксированный, с невзаимозаменяемой вилкой |
| 12 | Номинальное выходное напряжение 12 В |
| P1J | Стандартный DC-разъём: штекер 2.1 × 5.5 × 11 мм, тип «tuning fork» |
Назначение и общая характеристика
Модель NGE45E12-P1J относится к серии высоконадежных настенных одновыходных зелёных адаптеров Mean Well NGE45. Это компактный источник питания переменного/постоянного тока с универсальным диапазоном входного напряжения, высоким КПД, малым потреблением без нагрузки и набором защит, предназначенный для питания электронного оборудования в различных областях применения.
Исполнение E обозначает EU-версию с фиксированными входными контактами и невзаимозаменяемой сетевой вилкой. Выход 12 В рассчитан на номинальную нагрузку 3,75 А.
Особенности
- Патентная заявка Mean Well № 202330347779.4.
- Взаимозаменяемые сетевые вилки применяются в серии I-Type; для исполнения E используется фиксированная EU-вилка.
- Глобальные сертификаты для нескольких областей применения: ITE, медицинская техника, бытовая и промышленная аппаратура.
- Универсальный вход 80–264 В переменного тока.
- Очень тонкое исполнение: 30 мм.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Класс защиты II, без заземляющего контакта.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Очень малый ток утечки: менее 100 мкА.
- Диапазон рабочей температуры: от -30 до +70 °C.
- Доступны различные варианты DC-разъёмов и быстросъёмных адаптеров.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисное оборудование.
- Промышленное оборудование.
- Медицинские устройства.
- Бытовые устройства.
Описание
NGE45E12-P1J — это одновыходный настенный AC/DC адаптер серии NGE45, предназначенный для питания электронных систем от сети переменного тока. Серия рассчитана на переносное и стационарное применение, обеспечивает компактные габариты и высокую энергоэффективность.
Модель поддерживает широкий диапазон входного напряжения 80–264 В AC и может применяться в международных сетях питания. При выходном напряжении 12 В адаптер обеспечивает ток до 3,75 А и мощность до 45 Вт. Для повышения надёжности предусмотрены защиты по выходу и выполнено исполнение в негорючем корпусе класса 94V-0.
Серия сертифицирована по требованиям безопасности для ITE, медицинского, бытового и промышленного оборудования, а также ориентирована на современные требования по энергопотреблению и экологическим нормам.
Электрические параметры
| Параметр | Значение для NGE45E12-P1J |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 3,75 А |
| Диапазон выходного тока | 0–3,75 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Линиейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 30 мс / 230 В AC; 3000 мс, 50 мс, 10 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC, 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1 А / 115 В AC; 0,6 А / 230 В AC |
| Пусковой ток | 35 А / 115 В AC; 70 А / 230 В AC, холодный старт |
| Ток утечки | < 100 мкА (действующее значение) при 264 В AC |
| КПД тип. | 90% |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 3,75 А |
| Диапазон тока | 0–3,75 А |
| Мощность | 45 Вт |
| Пульсации и шум | 120 мВ п-п |
Защиты
| Тип защиты | Реализация |
| Перегрузка | 110–150% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; защита на стабилитроне |
| Короткое замыкание | Защита предусмотрена |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | от -20 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габариты основного блока | 62 × 30 × 65 мм |
| Исполнение сетевой части | EU-версия, фиксированный AC-ввод, невзаимозаменяемая вилка |
| Выходной разъём | P1J |
| Тип DC-разъёма | 2,1 × 5,5 × 11 мм, C+ tuning fork |
| Кабель | 5–12 В: UL 1185 16 AWG, 1000±50 мм; 15 В: UL 1185 18 AWG, 1500±50 мм; 18–48 В: UL 1185 20 AWG, 1500±50 мм |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4000 В AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | Класс B для кондуктивных и излучаемых помех; гармонические токи — класс A |
| Иммунитет по ЭМС | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; RF field susceptibility: уровень 2, 3 В/м; EFT bursts: уровень 3, 2 кВ; Surge: уровень 3, 1 кВ L-N; Conducted susceptibility: уровень 2, 3 В; Magnetic field immunity: уровень 2, 3 А/м; Voltage dips/interruption: >95% dip 0,5 периода, 30% dip 25 периодов, >95% interruptions 250 периодов |
| Стандарты безопасности | CB IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1; UL62368-1, CSA C22.2 No.62368-1, ANSI/AAMI ES60601-1/-1-11; DEKRA BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; PSE J62368-1; BSMI CNS15598-1; RCM AS/NZS 62368.1, AS/NZS 61558.1/.2.16; EAC TPTC004; CCC GB4943.1; KC KC62368-1; BIS IS13252(part1):2010/IEC60950-1:2005 |
Надёжность, масса, упаковка
| Параметр | Значение |
| MTBF | 749,9 тыс. ч минимум, MIL-HDBK-217F (25 °C); 6361,6 тыс. ч минимум, Telcordia TR/SR-332 (Bellcore) (25 °C) |
| Масса | 211 г |
| Упаковка | 45 шт./короб; 11,4 кг / 1,06 куб.фут на коробку для NGE45Exx-P1J |
Расшифровка и сведения по DC-разъёму
Для модели NGE45E12-P1J установлен стандартный DC-разъём P1J. По документу это штекер 2,1 × 5,5 × 11 мм с полярностью: центральный контакт — «+».
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH, если не оговорено иначе.
2. Выходное напряжение постоянного тока измеряется в точке замера на клемме штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, нагруженной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
5. Линия стабилизации измеряется от низкого до высокого уровня сети при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
8. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам EMC.
9. Конструкция соответствует уровню US DoE Level VII.
Соответствие кривым: при повышении температуры окружающей среды допустимая нагрузка снижается с 100% до 75% в области 45–60 °C и до 50% при 70 °C; при входном напряжении 80–100 В AC допускается снижение выходной нагрузки относительно номинала.
Дополнительные сведения: для серии доступны альтернативные варианты сетевых вилок и DC-разъёмов по заказу; на странице документа указаны также quick adapter аксессуары и варианты кабелей.
