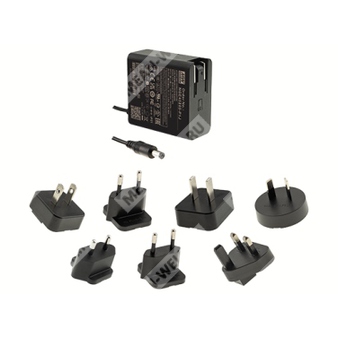

NGE45E15-P1J — настенный AC/DC адаптер 45 Вт с фиксированным сетевым вводом и выходом 15 В.
Расшифровка партномера
| Фрагмент | Значение |
|---|---|
| NGE45 | Серия настенных AC/DC адаптеров мощностью 45 Вт |
| E | Версия для EU: фиксированный AC-ввод, неразъёмная вилка |
| 15 | Номинальное выходное напряжение 15 В |
| P1J | Стандартный DC-разъём 2,1 × 5,5 × 11 мм, тип «tuning fork» |
Краткое описание
NGE45E15-P1J представляет собой высоконадежный настенный источник питания AC/DC серии NGE45, предназначенный для преобразования универсального сетевого напряжения в стабилизированное постоянное напряжение 15 В при выходной мощности до 45 Вт. Изделие выполнено в компактном исполнении для переносного применения и оснащено неинтерчейнджабельной европейской сетевой вилкой.
Назначение и область применения
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисная техника
- Промышленное оборудование
- Медицинские изделия
- Бытовые устройства
Особенности
- Патент Mean Well: 202330347779.4
- Интерчейнджабельные AC-вилки доступны для I-версии серии; для E-версии используется фиксированная EU-вилка
- Глобальные сертификаты для применения в различных областях
- Универсальный сетевой вход 80–264 В переменного тока
- Ультратонкое исполнение: 30 мм
- Потребление без нагрузки менее 0,075 Вт
- Уровень энергоэффективности VI
- Класс II, без защитного заземляющего контакта
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Соответствие требованиям LPS
- Очень низкий ток утечки: менее 100 мкА
- Работа в расширенном диапазоне температур: от -30 до +70 °C
- Доступны различные варианты DC-разъёмов и быстросменных переходников
- Соответствие требованиям по безопасности для ITE, медицинского, бытового и промышленного оборудования
- Корпус из пластика с огнестойкостью UL 94V-0
Описание
NGE45E15-P1J относится к серии NGE45 — высоконадежных настенных одно-выходных зелёных адаптеров мощностью 45 Вт. Для данного исполнения характерен фиксированный европейский сетевой ввод и неразъёмная вилка. Серия рассчитана на питание широкого спектра электрических устройств и поддерживает входное напряжение переменного тока в диапазоне 80–264 В. По энергетической эффективности изделие достигает уровня до 91% в зависимости от модификации, а собственное потребление на холостом ходу снижено до менее 0,075 Вт.
Модель NGE45E15-P1J поставляется с DC-выходным разъёмом P1J. Это стандартный цилиндрический разъём 2,1 × 5,5 × 11 мм с центр-положительной полярностью. Серия предусматривает также другие варианты выходных разъёмов и кабельных исполнений, включая возможность выбора через индивидуальную комплектацию или быстросменный адаптер.
Расшифровка ключевых исполнений серии
| Обозначение | Смысл |
|---|---|
| I | Фиксированные AC-контакты; универсальная версия со сменными вилками |
| E | Фиксированные AC-контакты; версия EU с неразъёмной вилкой |
| U | Складные AC-контакты; версия US с неразъёмной вилкой |
Электрические параметры
Выход
| Параметр | Значение для NGE45E15-P1J |
|---|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0–3 А |
| Номинальная мощность | 45 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±3,0% |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 30 мс / 230 В AC; 3000 мс, 50 мс, 10 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Частота сети | 47–63 Гц |
| Потребляемый ток | 1 А / 115 В AC; 0,6 А / 230 В AC |
| Пусковой ток | 35 А / 115 В AC; 70 А / 230 В AC, холодный старт |
| Эффективность | 90% для исполнения 15 В |
| Ток утечки | Менее 100 мкА (rms) при 264 В AC |
Защиты
| Вид защиты | Реализация |
|---|---|
| Перегрузка | 110–150% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; защита с отсечкой и восстановлением после повторного включения питания |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | От -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | От -20 до +85 °C; 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0–45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Раздел | Параметр | Стандарт / уровень |
|---|---|---|
| ЭМС излучение | Кондуктивные помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832, класс B |
| ЭМС излучение | Радиоизлучаемые помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832, класс B |
| ЭМС излучение | Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| ЭМС помехоустойчивость | Электростатический разряд | BS EN/EN61000-4-2, уровень 4: 15 кВ по воздуху; 8 кВ контакт |
| ЭМС помехоустойчивость | Радиополе | BS EN/EN61000-4-3, уровень 2: 3 В/м |
| ЭМС помехоустойчивость | Электрические быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3: 1 кВ L-N |
| ЭМС помехоустойчивость | Проводимые помехи | BS EN/EN61000-4-6, уровень 2: 3 В |
| ЭМС помехоустойчивость | Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3: 2 кВ |
| ЭМС помехоустойчивость | Магнитное поле | BS EN/EN61000-4-8, уровень 2: 3 А/м |
| ЭМС помехоустойчивость | Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Безопасность | Испытательное напряжение | I/P-O/P: 4000 В AC |
| Безопасность | Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Стандарты и сертификация
Серия сертифицирована и/или соответствует требованиям для применений в следующих системах и регионах: CB IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1; UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11 (3.2 Version), CAN/CSA-C22.2 No.60601-1/-1-11; ANSI/AAMI ES60601-1-11, CAN/CSA-C22.2 No.60601-1-11 для U-типа; DEKRA BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; PSE J62368-1; BSMI CNS15598-1; RCM AS/NZS 62368.1, AS/NZS 61558.1/.2.16; EAC TPTC004; CCC GB4943.1; KC KC62368-1; BIS IS13252(part1):2010/IEC60950-1:2005.
MTBF
| Методика | Значение |
|---|---|
| MIL-HDBK-217F (25 °C) | 749,9 тыс. ч, минимум |
| Telcordia TR/SR-332 (Bellcore) (25 °C) | 6361,6 тыс. ч, минимум |
Габариты и масса
| Параметр | Значение |
|---|---|
| Габариты основного блока | 62 × 30 × 65 мм (Д × Ш × В) |
| Масса | 211 г для NGE45Exx-P1J |
| Упаковка | 45 шт. в коробке; 11,4 кг; 1,06 ft³ |
Подключение выхода постоянного тока
| Параметр | Значение |
|---|---|
| Стандартный выходной разъём | P1J |
| Размер разъёма | 2,1 × 5,5 × 11 мм |
| Полярность | Центр «+» |
| Способы смены DC-разъёма | Кастомизация стандартной части с опциональным разъёмом или быстросменный адаптер |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на клеммах разъёма постоянного тока при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по линии и по нагрузке.
- Регулировка по линии измеряется от низкого к высокому уровню сети при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтингa.
- Источник питания рассматривается как независимый узел, однако конечная аппаратура должна быть повторно проверена на соответствие директивам ЭМС.
- Конструкция рассчитана на выполнение требований уровня DoE VII по данным документа.
