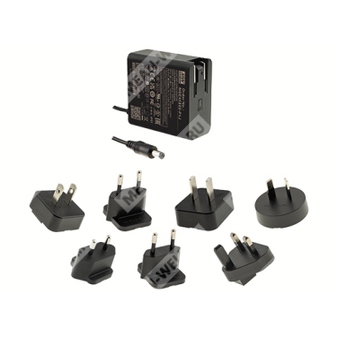

NGE45E18-P1J - сетевой AC-DC адаптер 45 Вт для промышленного и бытового питания.
Расшифровка партномера
| NGE45 | Серия сетевых адаптеров мощностью 45 Вт |
| E | Европейская версия, AC-штырь фиксированный, несменная вилка |
| 18 | Выходное напряжение 18 В |
| P1J | Тип выходного DC-разъема: штекер 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
Назначение
NGE45E18-P1J представляет собой надежный настенный AC-DC источник питания серии NGE45, предназначенный для преобразования универсального сетевого переменного напряжения в стабилизированное постоянное напряжение 18 В. Изделие относится к классу II, не имеет заземляющего контакта и применяется в составе электронной аппаратуры, где требуется компактный, энергоэффективный и сертифицированный источник питания.
Краткое описание
Серия NGE45 — это компактные сетевые адаптеры зеленой серии мощностью 45 Вт с универсальным входом 80…264 В переменного тока. Модель NGE45E18-P1J относится к европейскому исполнению с фиксированным сетевым вводом и несменной сетевой вилкой. Для данной модификации используется стандартный выходной разъем P1J. Конструкция ориентирована на применение в переносной и стационарной аппаратуре, включая устройства промышленной электроники, телекоммуникаций, медицинской техники, бытовой и офисной техники.
Функциональные особенности
- Универсальный диапазон входного напряжения 80…264 В AC.
- Компактное настенное исполнение, ультратонкий корпус толщиной 30 мм.
- Низкое потребление на холостом ходу: менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Класс II по электробезопасности, без заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Соответствие требованиям LPS.
- Очень низкий ток утечки: менее 100 мкА.
- Рабочий температурный диапазон: от -30 до +70 °C.
- Наличие глобальных сертификатов для ITE, медицинского, бытового и промышленного применения.
- Корпус из трудногорючего пластика с классом 94V-0.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и оборудование рабочих мест.
- Промышленное оборудование.
- Медицинские устройства.
- Бытовая техника.
Основные электрические параметры
| Параметр | Значение |
| Выходное напряжение | 18 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0…2,5 А |
| Номинальная выходная мощность | 45 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±3,0% |
| Время установки, нарастания и удержания | 1500 мс, 50 мс, 30 мс / 230 В AC; 3000 мс, 50 мс, 10 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC |
| Диапазон входного постоянного напряжения | 113…370 В DC |
| Частота сети | 47…63 Гц |
| Потребляемый ток | 1 А / 115 В AC; 0,6 А / 230 В AC |
| Пусковой ток | 35 А / 115 В AC; 70 А / 230 В AC, холодный пуск |
| Ток утечки | < 100 мкА (действующее значение) при 264 В AC |
| КПД типовое | 90% при 18 В; 89% при 9 В; 84% при 5 В; до 91% на некоторых исполнениях серии |
Выход
| Параметр | Значение |
| Номинальное напряжение | 18 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0…2,5 А |
| Максимальная выходная мощность | 45 Вт |
| Пусковая/динамическая характеристика перегрузки | 110%…150% от номинальной выходной мощности |
| Защита от перенапряжения | 110%…140% от номинального выходного напряжения; ограничение на стабилитроне |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | Класс B |
| Проводимые помехи | Класс B |
| Стойкость к электростатическому разряду | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Стойкость к быстротемпным импульсным помехам | Уровень 3, 1 кВ L-N |
| Стойкость к выбросам | Уровень 3, 2 кВ |
| Стойкость к радиочастотному полю | Уровень 2, 3 В/м |
| Стойкость к магнитному полю | Уровень 2, 3 А/м |
| Стойкость к провалам и прерываниям напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Гармонические составляющие входного тока | Класс A |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, общее время 60 мин по осям X, Y, Z |
Защиты
| Параметр | Значение |
| Короткое замыкание | Защита предусмотрена |
| Перегрузка | Режим прерывистого восстановления для 5…24 В; автоматическое восстановление после устранения неисправности |
| Перенапряжение | Для 48 В: отключение и защелкивание выхода, восстановление после повторной подачи питания |
Безопасность и изоляция
| Параметр | Значение |
| Электрический класс | Класс II, без заземляющего контакта |
| Испытательное напряжение изоляции | Вход/выход: 4000 В AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Степень защиты | IP21 |
Сертификация и соответствие
Изделие относится к серии с глобальными сертификатами для различных рынков и областей применения. Для модификации в составе серии приведены подтверждения соответствия по международным и региональным стандартам, включая требования для ITE, медицинского, бытового и промышленного оборудования. Корпус выполнен из пластика класса 94V-0.
MTBF
| Метод оценки | Значение |
| MIL-HDBK-217F при 25 °C | 749,9 тыс. ч минимум |
| Telcordia TR/SR-332 (Bellcore) при 25 °C | 6361,6 тыс. ч минимум |
Габаритные размеры
| Параметр | Значение |
| Основной корпус | 62 × 30 × 65 мм |
| Обозначение корпуса | Case No. NGE65 |
Упаковка
| Параметр | Значение |
| Масса | 196 г |
| Упаковка | 60 шт. / 13,4 кг / 0,94 куб. футов для NGE45Ixx/Uxx-P1J |
| Упаковка | 211 г; 45 шт. / 11,4 кг / 1,06 куб. футов для NGE45Exx-P1J |
Конструкция сетевой части
Модификация NGE45E соответствует европейскому исполнению с фиксированным сетевым вводом и несменной сетевой вилкой. В серии также предусмотрены универсальное исполнение с заменяемыми сетевыми вставками и US-исполнение со складными штырями, однако конкретно NGE45E18-P1J относится к европейскому варианту.
Выходной разъем
Исполнение P1J — стандартный штекер постоянного тока размером 2,1 × 5,5 × 11 мм, полярность: центральный контакт положительный.
Примечания
- Все параметры приведены при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на выводах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по линии и регулировку по нагрузке.
- Регулировка по линии измеряется при переходе от низкого сетевого напряжения к высокому при номинальной нагрузке.
- Регулировка по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Конструкция соответствует уровню энергопотребления США DoE Level VII.
