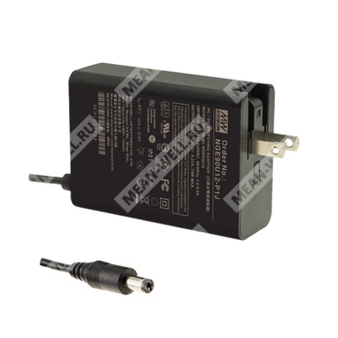

NGE90E12-P1J
NGE90E12-P1J - сетевой AC/DC адаптер 90 Вт на 12 В с европейской вилкой для промышленного и бытового применения.
NGE90E12-P1J — это компактный настенный одновыходной AC/DC источник питания серии NGE90 мощностью 90 Вт с фиксированным сетевым AC-пином и неинтерchangeable европейской вилкой, предназначенный для питания электронных устройств, телекоммуникационного, офисного, медицинского, промышленного и бытового оборудования.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | NGE90 | Серия сетевых настенных адаптеров Green Adaptor, 90 Вт |
| Тип AC-пина / исполнения | E | Европейская версия с фиксированным сетевым AC-пином и невзаимозаменяемой вилкой |
| Выходное напряжение | 12 | 12 В постоянного тока |
| Тип выходного разъёма | P1J | Стандартный DC-штекер 5,5 × 2,1 × 11 мм, тип C+ tuning fork |
Назначение и особенности
Серия NGE90 представляет собой высоконадежные настенные адаптеры с одним выходом, рассчитанные на переносное и стационарное применение. Исполнение NGE90E12-P1J относится к европейской версии с фиксированным AC-пином и поставляется с невзаимозаменяемой сетевой вилкой. Для данной серии характерны высокий КПД, крайне низкое потребление без нагрузки и расширенный диапазон входного напряжения.
Основные особенности
- Мощность 90 Вт.
- Универсальный вход 80–264 В переменного тока.
- Ультратонкое исполнение: 30 мм.
- Потребление без нагрузки менее 0,1 Вт.
- Уровень энергоэффективности VI.
- Класс II по электробезопасности, без заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Очень низкий ток утечки — менее 100 мкА.
- Рабочий диапазон температур: от -30 до +70 °C.

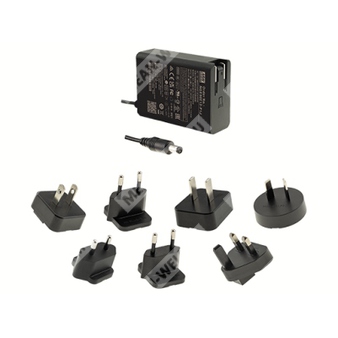

- Доступны различные DC-штекеры и быстросменные адаптеры.
- Конструкция с огнестойким корпусом из пластика, класс 94V-0.
Описание
NGE90E12-P1J относится к серии NGE90 — компактных и надежных настенных сетевых адаптеров мощностью 90 Вт. Устройство принимает входное напряжение 80–264 В переменного тока и обеспечивает стабилизированное выходное напряжение 12 В постоянного тока. В серии реализованы низкие потери в режиме холостого хода, высокий КПД до 92% и соответствие актуальным требованиям по энергопотреблению.
Модель ориентирована на применение в электронных устройствах, телекоммуникационном оборудовании, офисной технике, промышленной аппаратуре, медтехнике и бытовых приборах. Исполнение NGE90E предназначено для европейского рынка и отличается фиксированным AC-пином и невзаимозаменяемой вилкой.
Параметры выхода
| Выходное напряжение | 12 В |
| Номинальный ток | 6,25 А |
| Диапазон тока | 0–6,25 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 120 мВп-п |
| Допуск по напряжению | ±4,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
| Диапазон регулирования напряжения | 12,6–16,2 В |
Параметры входа
| Диапазон входного напряжения | 80–264 В переменного тока / 113–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1,8 А при 115 В переменного тока; 0,9 А при 230 В переменного тока |
| Пусковой ток | 50 А при 115 В переменного тока; 100 А при 230 В переменного тока, холодный пуск |
| КПД, тип. | 90% |
| Потребление без нагрузки | < 0,1 Вт |
| Ток утечки | < 100 мкА (среднеквадратичное значение) при 264 В переменного тока |
Защиты
| Перегрузка | 105–160% от номинальной выходной мощности |
| Режим защиты при перегрузке | 12–24 В: циклическое восстановление после устранения неисправности; 48–55 В: отключение с фиксацией выхода, восстановление после повторного включения |
| Перенапряжение | 12,6–16,2 В |
| Режим защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание | Защита предусмотрена |
Эксплуатационные параметры
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -20 до +85 °C; 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0–45 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход / выход: 4000 В переменного тока |
| Сопротивление изоляции | Вход / выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонический ток | Класс A |
| Электростатический разряд | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к импульсным помехам | Уровень 3, 2 кВ |
| Устойчивость к перенапряжениям | Уровень 3, 1 кВ L-N |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Устойчивость к наведенным помехам | Уровень 2, 3 В |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Средний срок наработки на отказ
| MTBF | 605,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| MTBF | 5120,6 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
Габариты и масса
| Размеры | 62 × 30 × 85,5 мм |
| Масса | 231 г для NGE90Exx-P1J |
Упаковка
| Упаковка | 42 шт. / 11,6 кг / 1,13 куб. фута для NGE90Exx-P1J |
Совместимые исполнения серии
| Серия | 12 В | 15 В | 18 В | 24 В | 48 В | 55 В |
| NGE90Exx-P1J | применимо | применимо | применимо | применимо | применимо | применимо |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иное.
2. Выходное напряжение измеряется на контактной точке разъема при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск при установке, стабилизацию по линии и стабилизацию по нагрузке.
5. Стабилизация по линии измеряется от нижней границы входного напряжения до верхней границы при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки.
7. При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтингa.
8. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
9. Конструкция соответствует уровню US DoE Level VII.
Входные и выходные разъемы
Стандартный DC-разъем для P1J: 5,5 × 2,1 мм, длина 11 ± 0,5 мм, полярность C+.

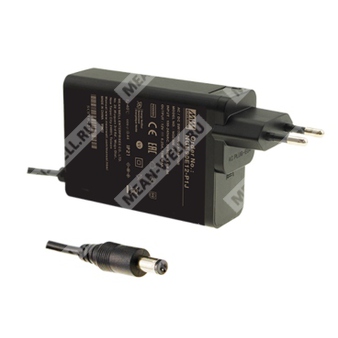

Сетевая часть исполнения E: фиксированный AC-пин, европейская версия с невзаимозаменяемой вилкой.
