NGE90E15-P1J

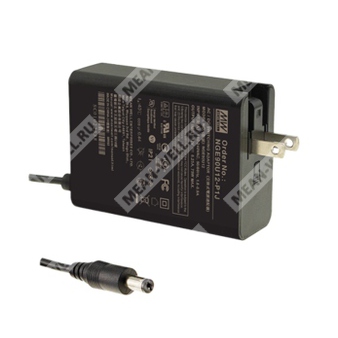

NGE90E15-P1J - 90-ваттный настенный AC/DC источник питания с фиксированной евровилкой и выходом 15 В.
Расшифровка партномера
| NGE90 | Серия NGE90, настенный AC/DC адаптер номинальной мощностью 90 Вт |

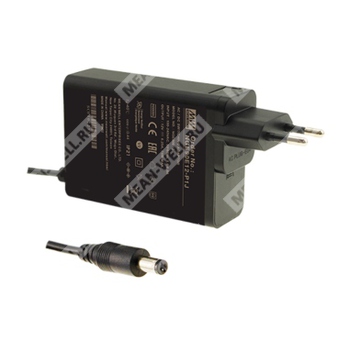

| E | Исполнение для Европы: фиксированные сетевые штыри, невзаимозаменяемая вилка |
| 15 | Выходное напряжение 15 В |
| P1J | Стандартный тип выходного DC-разъёма P1J |
Особенности
- Патентная заявка MEAN WELL: 202330347779.4

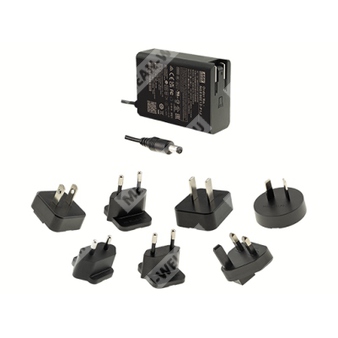

- Interchangeable AC plugs (исполнение I-Type) для части семейства серии
- Глобальные сертификаты в многосекторных применениях: ITE 62368-1, Medical 60601-1, Household 60335-1, Industrial 61558-1/-2-16
- Универсальный вход переменного тока 80–264 В
- Ультратонкое исполнение: 30 мм
- Потребление без нагрузки менее 0,1 Вт
- Уровень энергоэффективности VI
- Класс II по электробезопасности, без заземляющего контакта
- Защита от короткого замыкания, перегрузки и перенапряжения
- Сверхнизкий ток утечки: менее 100 мкА
- Рабочий диапазон температуры: от -30 до +70 °C
- Доступны различные быстросменные DC-адаптеры
- Совместимость с 3-летним сроком гарантии в серии
Применение
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисное оборудование
- Промышленное оборудование
- Оборудование питания PoE
- Медицинские изделия
- Бытовые устройства
Описание
NGE90E15-P1J относится к серии NGE90 — высоконадежных настенных одно-выходных зелёных адаптеров мощностью 90 Вт. Исполнение E представляет собой вариант с фиксированными сетевыми штырями и невзаимозаменяемой евровилкой. Модель ориентирована на компактные переносные решения и стационарные устройства, где требуется сетевой адаптер с низким энергопотреблением в дежурном режиме, высоким КПД и соблюдением международных норм безопасности.
Серия рассчитана на широкий диапазон входного напряжения 80–264 В AC и предназначена для работы в промышленных, бытовых, ИТ- и медицинских приложениях. По документу, семейство NGE90 обеспечивает КПД до 92% и соответствует современным требованиям по энергосбережению, включая нормы США, Канады, Австралии, Новой Зеландии, Кореи, ЕС и CoC version 5. Корпус выполнен из материала с огнестойкостью 94V-0, что повышает устойчивость к термическим воздействиям и снижает риск распространения горения.
Расширенная расшифровка исполнения
| Серия | NGE90 | 90-ваттный настенный AC/DC адаптер |
| Исполнение сетевого ввода | E | Европейское исполнение, фиксированные штыри, невзаимозаменяемая вилка |
| Выходное напряжение | 15 | 15 В постоянного тока |
| Тип выходного разъёма | P1J | Стандартный цилиндрический DC-разъём 5,5 × 2,1 мм |
Таблица параметров
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 5,5 А |
| Диапазон тока | 0–5,5 А |
| Номинальная мощность | 82,5 Вт |
| Пульсации и шум | 150 мВ p-p |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
| Время установки, нарастания, удержания | 1000 мс, 60 мс, 10 мс / 115 В AC; 1000 мс, 60 мс, 30 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC |
| Диапазон входного постоянного напряжения | 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1,8 А / 115 В AC; 0,9 А / 230 В AC |
| Пусковой ток | 50 А / 115 В AC; 100 А / 230 В AC, холодный старт |
| КПД | 91% |
| Ток утечки | < 100 мкА (среднеквадратич.) при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–160% от номинальной выходной мощности |
| Режим защиты при перегрузке | Срабатывание в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 12,6–16,2 В |
| Режим защиты при перенапряжении | Выключение выходного напряжения, повторное включение питания для восстановления |
| Короткое замыкание | Защита имеется |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 4000 В AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ESD | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Помехоустойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Помехоустойчивость к быстроточным импульсам | Уровень 3, 2 кВ |
| Импульсная помехоустойчивость | Уровень 3, 1 кВ L-N |
| Помехоустойчивость к магнитному полю | Уровень 2, 3 А/м |
| Помехоустойчивость к наведённым помехам | Уровень 2, 3 В |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Эмиссия | Класс B по проводимым и излучаемым помехам; гармонические токи — класс A |
| Стандарты EMC | BS EN/EN55032, CISPR32, EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832; BS EN/EN55035, BS EN/EN60601-1-2, KS C 9835 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 605,3 тыс. ч минимум по MIL-HDBK-217F (25 °C); 5120,6 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
| Габариты | 62 × 30 × 85,5 мм |
| Масса | 231 г |
| Упаковка | 42 шт. / 11,6 кг / 1,13 ft³ для NGE90Exx-P1J |
Сертификация и соответствие
По документу серия имеет подтверждения и/или соответствие следующим нормативам и стандартам: IEC 62368-1, IEC 60601-1/-1-11, IEC 61558-1/-2-16, IEC 60335-1; UL 62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11, CAN/CSA-C22.2 No. 60601-1/-1-11; BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; J62368-1; CNS15598-1; AS/NZS 62368.1, AS/NZS 61558.1/.2.16; EAC TPTC004; GB4943.1; KC62368-1; BIS IS13252(part1):2010 / IEC60950-1:2005.
DC-выходной разъём
Стандартный разъём: P1J, цилиндрический, 5,5 × 2,1 мм, длина выступа 11 ± 0,5 мм. Назначение контактов: центральный контакт положительный.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH, если не указано иное.
- Выходное напряжение измеряется в точке разъёма и при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает разброс уставки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется при переходе от низкого сетевого напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 0 до 100% от номинальной.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как независимый блок, однако конечное оборудование должно повторно подтверждать соответствие требованиям ЭМС.
- Конструкция соответствует уровню энергоэффективности США DoE Level VII.
