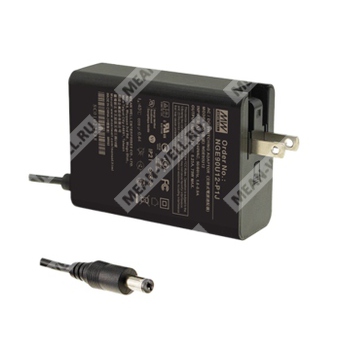

NGE90E18-P1J - сетевой AC-DC адаптер на 18 В с выходной мощностью 90 Вт и взаимозаменяемой сетевой вилкой.
Назначение и общее описание

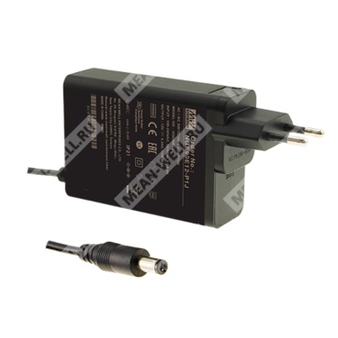

Компонент NGE90E18-P1J относится к серии NGE90 — высоконадежных настенных одновыходных адаптеров класса «green adaptor». Это компактный источник питания с универсальным входом переменного тока, высокой энергоэффективностью и низким потреблением холостого хода. Исполнение E соответствует европейской версии с фиксированными сетевыми штырями и неразъемной сетевой вилкой.
По партномеру NGE90E18-P1J изделие идентифицируется как адаптер серии NGE90, европейского исполнения, с выходным напряжением 18 В и стандартным DC-разъемом P1J.
Расшифровка партномера
| Обозначение |
Расшифровка |
| NGE90 |
Серия настенных AC-DC адаптеров мощностью 90 Вт |
| E |
Европейское исполнение; фиксированные сетевые штыри; неразъемная сетевая вилка |
| 18 |
Номинальное выходное напряжение 18 В |
| P1J |
Стандартный DC-разъем: цилиндрический штекер 5.5 × 2.1 мм, длина 11 мм |
Особенности
- Настенный одновыходный AC-DC адаптер серии NGE90.
- Номинальная выходная мощность: 90 Вт.
- Универсальный вход: 80–264 В AC.
- Очень тонкое исполнение: 30 мм.
- Потребление холостого хода: менее 0,1 Вт.
- Класс энергоэффективности VI.
- Класс II по электробезопасности, без заземляющего контакта.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Утечка тока: менее 100 мкА.
- Диапазон рабочей температуры: от -30 до +70 °C.

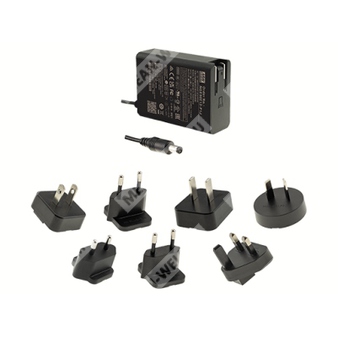

- Доступны различные аксессуары DC-вилок.
- В документе указано соответствие требованиям по безопасности и ЭМС для ряда международных стандартов.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
- Оборудование питания PoE.
- Медицинская техника.
- Бытовые устройства.
Описание
NGE90E18-P1J — высоконадежный настенный адаптер серии NGE90 с одним выходом и выходным напряжением 18 В. Изделие предназначено для питания широкого круга электронных устройств, где требуются компактность, высокая эффективность и соответствие современным требованиям по энергопотреблению.
Серия построена на универсальном входе 80–264 В AC и обеспечивает работу в широком диапазоне сетевого напряжения. При этом адаптер отличается низким собственным потреблением в режиме без нагрузки и высокой эффективностью преобразования. Для европейской версии используется фиксированная сетевая часть с неразъемной вилкой. Выходная часть выполнена в стандартном исполнении с DC-разъемом P1J.
Конструкция ориентирована на эксплуатацию в переносных и стационарных устройствах, а также в применениях, где важны низкие габариты, малое тепловыделение и соответствие требованиям международных стандартов безопасности.
Расшифровка и назначение исполнения P1J
Индекс P1J в данном исполнении означает стандартный DC-штекер с размерами 5,5 × 2,1 мм и длиной 11 мм. Полярность вывода в стандартном исполнении: центр положительный.
Электрические параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
18 В |
| Диапазон выходного тока |
0–5 А |
| Номинальный выходной ток |
5 А |
| Номинальная выходная мощность |
90 Вт |
| Пульсации и шум |
180 мВ п-п |
| Допуск выходного напряжения |
±4,0% |
| Регулирование по линии |
±1,0% |
| Регулирование по нагрузке |
±4,0% |
| Время установки, нарастания и удержания |
1000 мс, 60 мс, 10 мс / 115 В AC при полной нагрузке; 1000 мс, 60 мс, 30 мс / 230 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В AC; 113–370 В DC |
| Диапазон частоты |
47–63 Гц |
| Потребляемый ток |
1,8 А / 115 В AC; 0,9 А / 230 В AC |
| Пусковой ток |
50 А / 115 В AC; 100 А / 230 В AC, холодный старт |
| Потребление без нагрузки |
< 0,1 Вт |
| КПД, типовое значение |
91,5% |
| Ток утечки |
< 100 мкА (ср. кв.) при 264 В AC |
Защитные функции
| Параметр |
Описание |
| Перегрузка |
105–160% от номинальной выходной мощности |
| Режим защиты при перегрузке |
Hiccup-режим, автоматическое восстановление после устранения аварии |
| Перенапряжение |
Диапазон срабатывания: 12,6–16,2 В; 15,8–20,3 В; 19,8–24,3 В; 26,4–32,4 В; 52,8–64,8 В; 60,5–74,2 В |
| Режим защиты при перенапряжении |
Отключение выходного напряжения; повторное включение питания для восстановления |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -30 до +70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
от -20 до +85 °C; 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0–45 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Скачки напряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ L-N |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Проводимые помехи |
BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Помехоустойчивость по стандарту для медицинского применения |
BS EN/EN55035, BS EN/EN60601-1-2, KS C 9835 |
Соответствие заявлено в документе |
Электробезопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 4000 В AC |
| Сопротивление изоляции |
Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты |
Класс II |
| Защитное заземление |
Не требуется |
Соответствие стандартам
- CB: IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1.
- UL: UL62368-1, CSA C22.2 No.62368-1, ANSI/AAMI ES60601-1/-1-11 (3.2 Version), CAN/CSA-C22.2 No.60601-1/-1-11.
- DEKRA: BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1.
- PSE: J62368-1.
- BSMI: CNS15598-1.
- RCM: AS/NZS 62368.1, AS/NZS 61558.1/.2.16.
- EAC: TPTC004.
- CCC: GB4943.1.
- KC: KC62368-1.
- BIS: IS13252(part1):2010 / IEC60950-1:2005.
MTBF
| Параметр |
Значение |
| Средняя наработка на отказ |
605,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Средняя наработка на отказ |
5120,6 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 °C) |
Габариты и масса
| Параметр |
Значение |
| Размеры |
62 × 30 × 85,5 мм |
| Масса |
231 г для NGE90Exx-P1J |
Упаковка
| Исполнение |
Количество в коробке |
Масса брутто |
Объем |
| NGE90Exx-P1J |
42 шт. |
11,6 кг |
1,13 куб. фута |
Разъемы и подключение
| Параметр |
Значение |
| Стандартный выходной разъем |
P1J |
| Размер стандартного штекера |
5,5 × 2,1 мм |
| Длина штекера |
11 ± 0,5 мм |
| Полярность |
Центр положительный |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на разъеме подключения при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает разброс установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от минимального до максимального сетевого напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
- Проект соответствует уровню US DoE Level VII.
