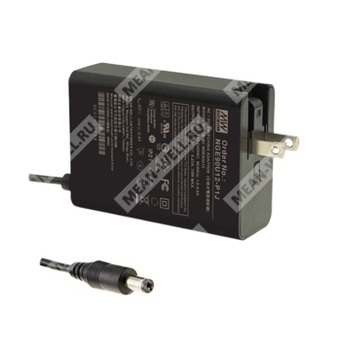

NGE90E24-P1J - сетевой AC/DC адаптер на 24 В для промышленной, телекоммуникационной, медицинской и бытовой аппаратуры.
Компонент NGE90E24-P1J относится к серии NGE90 — высоконадежных настенных одно-выходных «green adaptor» источников питания мощностью 90 Вт. Модификация NGE90E24-P1J соответствует выходному напряжению 24 В, фиксированному AC-вводу европейского исполнения NGE90E и стандартному DC-разъему P1J.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NGE90 | Серия настенных одно-выходных AC/DC адаптеров мощностью 90 Вт |
| E | Версия с фиксированным AC-штырем, европейская версия с неинтерчейнджируемой вилкой |
| 24 | Выходное напряжение 24 В |
| P1J | Стандартный DC-разъем типа P1J, 5.5 × 2.1 мм, длина 11 ± 0.5 мм |
Назначение и особенности
- Высоконадежный настенный источник питания AC/DC с одним выходом.
- Компактное исполнение для переносного и стационарного применения.
- Класс II по защите, без заземляющего контакта.
- Универсальный диапазон сетевого входа 80…264 В AC.
- Низкое потребление на холостом ходу: менее 0.1 Вт.
- КПД до 92%.
- Очень малый ток утечки: менее 100 мкА.
- Широкий рабочий диапазон температур.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Корпус из пластика с классом горючести 94V-0.
Области применения
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисная техника
- Промышленное оборудование
- Оборудование питания PoE
- Медицинские устройства
- Бытовые устройства
Таблица параметров выходного каскада
| Параметр | Значение для NGE90E24-P1J |
| Выходное напряжение | 24 В |
| Номинальный ток | 3.75 А |
| Диапазон тока | 0…3.75 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Допуск по выходному напряжению | ±3.0% |
| Регулировка по линии | ±1.0% |
| Регулировка по нагрузке | ±2.0% |
| Время установки, нарастания, удержания | 1000 мс, 60 мс, 10 мс при 115 В AC на полной нагрузке; 1000 мс, 60 мс, 30 мс при 230 В AC |
Таблица параметров входа
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC / 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 0.9 А при 230 В AC; 1.8 А при 115 В AC |
| Пусковой ток | 50 А при 115 В AC, холодный старт; 100 А при 230 В AC, холодный старт |
| Потребление без нагрузки | < 0.1 Вт |
Таблица защит и режимов
| Параметр | Значение |
| Перегрузка | 105…160% от номинальной выходной мощности |
| Режим защиты при перегрузке | Переход в hiccup-режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 26.4…32.4 В |
| Режим защиты при перенапряжении | Выключение выходного напряжения, повторное включение для восстановления |
Таблица условий эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая температура для 48 В / 55 В модификаций | Для данной позиции не применяется; в документе отдельно указано снижение нагрузки для 48 В / 55 В при -20 °C и -30 °C на 80 В AC |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0.03% / °C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Таблица электромагнитной совместимости
| Параметр | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Броски / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Сурж / импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ Л–N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы, прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Проводимые помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832 | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832 | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
Таблица безопасности и изоляции
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4000 В AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 100 мкА (rms) при 264 В AC |
| Класс защиты | Класс II, без заземляющего контакта |
Таблица соответствия стандартам
| Орган / стандарт | Соответствие |
| CB | IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1 |
| UL | UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11 (3.2 Version), CAN/CSA-C22.2 No.60601-1/-1-11 |
| DEKRA | BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1 |
| PSE | J62368-1 |
| BSMI | CNS15598-1 |
| RCM | AS/NZS 62368.1, AS/NZS 61558.1/.2.16 |
| EAC | TPTC004 |
| CCC | GB4943.1 approved |
| KC | KC62368-1 |
| BIS | IS13252(part1):2010 / IEC60950-1:2005 |
Таблица механических данных
| Параметр | Значение |
| Габариты | 62 × 30 × 85.5 мм (Д × Ш × В) |
| Исполнение корпуса | Настенное, компактное |
| Масса | 231 г для NGE90Exx-P1J |
| Справочный код корпуса | Case No. NGE65 |
Таблица надежности и упаковки
| Параметр | Значение |
| MTBF, метод MIL-HDBK-217F | 605.3 тыс. ч, 25 °C |
| MTBF, метод Telcordia TR/SR-332 (Bellcore) | 5120.6 тыс. ч, 25 °C |
| Упаковка | 42 шт. / 11.6 кг / 1.13 куб. футов для NGE90Exx-P1J |
| Упаковка для NGE90Ixx/Uxx-P1J | 54 шт. / 13.2 кг / 0.93 куб. футов |
Интерфейс и разъемы

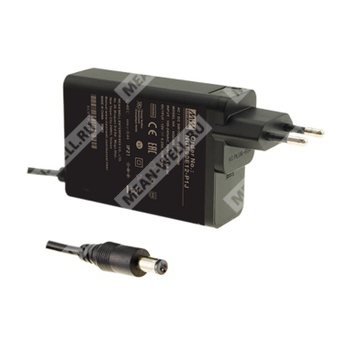

AC-вход: для версии NGE90E используется фиксированный AC-штырь, европейская версия с неинтерчейнджируемой вилкой.
DC-выход: стандартный разъем P1J.
Параметры стандартного P1J: 5.5 × 2.1 мм, длина 11 ± 0.5 мм, центральный контакт — «плюс».
Примечания
- Все параметры приведены при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется в точке разъема при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12 дюймов, оконечной емкости 0.1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулировку по линии и регулировку по нагрузке.
- Регулировка по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения характеристик.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно быть перепроверено на соответствие директивам ЭМС.
- Конструкция соответствует уровню эффективности US DoE Level VI.
Дополнительные сведения

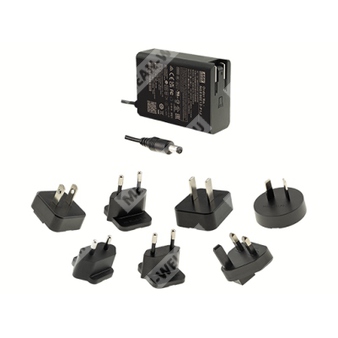

Серия NGE90 оснащается взаимозаменяемыми AC-вилками в варианте I-типа; для модификации E используется фиксированный европейский AC-ввод. По документу доступны также другие DC-разъемы и быстрые адаптеры по заказу, однако для NGE90E24-P1J базовым является разъем P1J.
