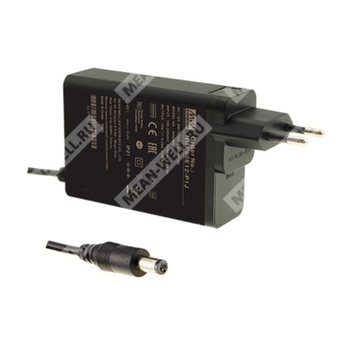

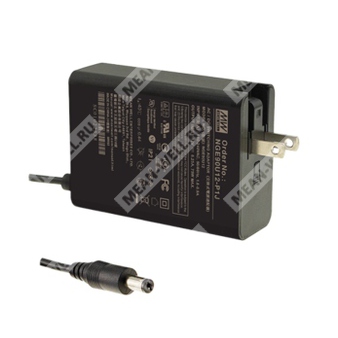

NGE90E48-P1J - сетевой AC-DC адаптер 90 Вт с фиксированной вилкой EU и выходом 48 В постоянного тока.
NGE90E48-P1J — высоконадежный настенный одновыходный источник питания серии NGE90, предназначенный для питания промышленной, телекоммуникационной, медицинской и потребительской аппаратуры от сети переменного тока с широким диапазоном входных напряжений.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | NGE90 | Серия настенных AC-DC адаптеров мощностью 90 Вт |
| Тип AC-вилки | E | Европейская версия, фиксированные AC-выводы, неизменяемая вилка |
| Выходное напряжение | 48 | 48 В постоянного тока |
| Тип DC-разъёма | P1J | Стандартный штекер 5,5 × 2,1 мм, длина 11 ± 0,5 мм, центр «плюс» |
Назначение и конструктивные особенности
Серия NGE90 представляет собой компактный настенный источник питания с одним выходом, выполненный в «зелёной» энергоэффективной концепции. Модель NGE90E48-P1J относится к европейскому исполнению с несменной AC-вилкой и рассчитана на применение в оборудовании, где требуется стабилизированное напряжение 48 В постоянного тока.
Устройство относится к классу II, не имеет заземляющего контакта и поддерживает универсальный вход 80–264 В AC. Конструкция рассчитана на эксплуатацию в широком диапазоне температур и отличается сверхнизким энергопотреблением на холостом ходу.
Особенности
- Патентованная конструкция MEAN WELL.

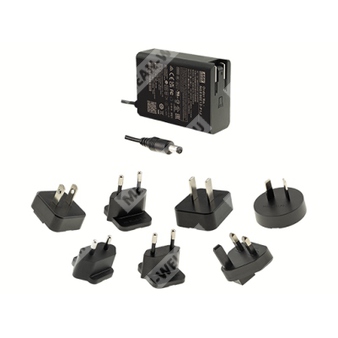

- Сменные AC-вилки доступны только для I-Type; для версии E — несменяемая европейская вилка.
- Универсальный вход 80–264 В AC.
- Ультракомпактный корпус толщиной 30 мм.
- Потребление мощности без нагрузки менее 0,1 Вт.
- КПД до 92%.
- Класс II по электробезопасности, без заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Ток утечки менее 100 мкА.
- Широкий температурный диапазон эксплуатации.
- Корпус из пластика с огнестойкостью UL 94V-0.
Применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника.
- Промышленное оборудование.
- Оборудование питания PoE.
- Медицинские устройства.
- Бытовая техника.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,875 А |
| Диапазон тока | 0–1,875 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум, макс. | 240 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC, 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Входной ток | 1,8 А / 115 В AC; 0,9 А / 230 В AC |
| Пусковой ток | 50 А / 115 В AC; 100 А / 230 В AC, холодный старт |
| КПД, тип. | 92% |
| Ток утечки, макс. | < 100 мкА (действующее значение) при 264 В AC |
Временные характеристики
| Параметр | Значение |
| Время запуска, нарастания и удержания | 1000 мс, 60 мс, 30 мс / 230 В AC |
| Время запуска, нарастания и удержания | 1000 мс, 60 мс, 10 мс / 115 В AC при полной нагрузке |
Защиты
| Вид защиты | Реализация |
| Перегрузка | 105%–160% от номинальной выходной мощности; для 12–24 В — режим hiccup с автоматическим восстановлением после устранения неисправности; для 48–55 В — отключение и защёлка выхода, восстановление после повторного включения питания |
| Перенапряжение | 12,6–16,2 В; 15,8–20,3 В; 19,8–24,3 В; 26,4–32,4 В; 52,8–64,8 В; 60,5–74,2 В |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Эмиссия
| Параметр | Стандарт | Класс |
| Проводимые помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part 15, CNS15936, GB/T 9254.1-2021, KS C 9832 | Class B |
| Излучаемые помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part 15, CNS15936, GB/T 9254.1-2021, KS C 9832 | Class B |
| Гармонические токи | BS EN/EN61000-3-2 | Class A |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1; UL62368-1, CSA C22.2 No. 62368-1, ANSI/AAMI ES60601-1/-1-11 (3.2 Version), CAN/CSA-C22.2 No.60601-1/-1-11; ANSI/AAMI ES60601-1-11, CAN/CSA-C22.2 No.60601-1-11 (только для U Type); DEKRA BS EN/EN62368-1, BS EN/EN60601-1/-1-11, BS EN/EN61558-1/-2-16, BS EN/EN60335-1; PSE J62368-1; BSMI CNS15598-1; RCM AS/NZS 62368.1, AS/NZS 61558.1/.2.16; EAC TPTC004; CCC GB4943.1; KC KC62368-1; BIS IS13252(part1):2010/IEC60950-1:2005 |
| Испытательное напряжение | Вход/выход: 4000 В AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 ℃ |
| Рабочая влажность | 20%–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 ℃, 10%–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / ℃ (0…45 ℃) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
MTBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 605,3 тыс. ч минимум по MIL-HDBK-217F (25 ℃); 5120,6 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) (25 ℃) |
| Размеры | 62 × 30 × 85,5 мм (Д × Ш × В) |
| Масса и упаковка | 231 г; 42 шт. / 11,6 кг / 1,13 куб. фута для NGE90Exx-P1J |
Выходной разъём
| Параметр | Значение |
| Стандартный штекер | P1J |
| Размер штекера | 5,5 × 2,1 мм |
| Длина штекера | 11 ± 0,5 мм |
| Полярность | Центр «плюс» |
Примечания
- Все параметры заданы при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 ℃ и влажности 70% RH, если не указано иное.
- Выходное напряжение измеряется в точке на контактах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется при переходе от низкого к высокому входному напряжению на номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо использовать кривую дерейтингa.
- Источники питания рассматриваются как независимые узлы, однако конечное оборудование должно быть повторно проверено на соответствие директивам EMC.
- Проект соответствует уровню энергопотребления US DoE Level VII.
