NGE90E55-P1J

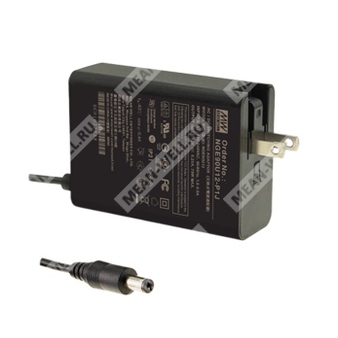

NGE90E55-P1J - настенный AC/DC адаптер мощностью 90 Вт для промышленного и бытового применения.
Расшифровка партномера
| Позиция | Расшифровка |
| NGE90 | Серия высоконадёжных настенных одновыходных адаптеров, 90 Вт |
| E | Версия для Европы с фиксированными сетевыми контактами и неинтерчейнджируемой вилкой |
| 55 | Выходное напряжение 55 В |
| P1J | Стандартный выходной разъём постоянного тока P1J, 5,5 × 2,1 мм, длина 11 мм, центр «плюс» |
Назначение и особенности
Серия NGE90 представляет собой компактные настенные источники питания AC/DC с одним выходом, предназначенные для питания электронного оборудования в промышленной, телекоммуникационной, медицинской, офисной и бытовой сфере. Модель NGE90E55-P1J относится к европейской версии с фиксированными сетевыми контактами и неразъёмной сетевой вилкой. Изделие выполнено в классе II, не требует заземляющего контакта, поддерживает универсальный сетевой вход и обладает высокой энергоэффективностью.
Особенности
- Патент Mean Well: 202330347779.4

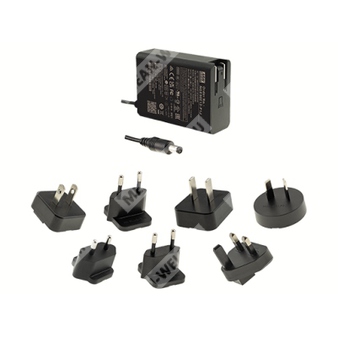

- Интерчейнджируемые сетевые вилки доступны для версии I-Type; для версии E-Type применяется фиксированная европейская вилка
- Международные сертификаты для областей ITE, медицины, бытовой и промышленной техники
- Универсальный вход переменного тока 80–264 В
- Ультратонкое исполнение: 30 мм
- Потребление на холостом ходу менее 0,1 Вт
- Уровень энергоэффективности VI
- Класс II, без заземляющего контакта
- Защита от короткого замыкания, перегрузки и перенапряжения
- Сверхнизкий ток утечки: менее 100 мкА
- Рабочий диапазон температур: от -30 до +70 °C
- Доступны различные DC-разъёмы и переходники
- Соответствие требованиям по энергоэффективности и экологическим нормам
Применение
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисная техника
- Промышленное оборудование
- Источники питания для PoE-оборудования
- Медицинская техника
- Бытовые устройства
Описание
NGE90E55-P1J — это высоконадёжный настенный адаптер серии NGE90 с выходной мощностью 90 Вт и выходным напряжением 55 В постоянного тока. Изделие рассчитано на питание широкого спектра электротехнических и электронных устройств. Серия поддерживает входное напряжение от 80 до 264 В AC, что обеспечивает применимость в различных сетях электропитания. Высокий КПД до 92% и очень малое потребление без нагрузки позволяют снижать энергозатраты как в рабочем режиме, так и в режиме ожидания.
Конструкция выполнена в негорючем корпусе с классом стойкости пластика 94V-0, что повышает безопасность эксплуатации. Модель NGE90E55-P1J относится к европейской версии с фиксированной вилкой, а выходной разъём P1J представляет собой коаксиальный DC-штекер типоразмера 5,5 × 2,1 мм с длиной 11 мм и центральным положительным контактом.
Расшифровка конструкции и исполнения
| Параметр | Значение |
| Серия | NGE90 |
| Версия сетевого ввода | E |
| Выходное напряжение | 55 В |
| Тип DC-разъёма | P1J |
| Исполнение сетевой вилки | Европейская, неинтерчейнджируемая |
| Тип устройства | Настенный AC/DC адаптер |
Выходные характеристики
| Параметр | Значение |
| Выходное напряжение | 55 В |
| Номинальный ток | 1,64 А |
| Диапазон выходного тока | 0–1,64 А |
| Номинальная мощность | 90,2 Вт |
| Пульсации и шум | 240 мВпик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC / 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Входной ток | 0,9 А при 230 В AC |
| Входной ток | 1,8 А при 115 В AC |
| Пусковой ток | 100 А при 230 В AC, холодный старт |
| Пусковой ток | 50 А при 115 В AC, холодный старт |
| Потребляемая мощность без нагрузки | Менее 0,1 Вт |
| Эффективность | 92% |
Защита
| Тип защиты | Поведение |
| Перегрузка | 105–160% от номинальной выходной мощности |
| Перегрузка для 12–24 В | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка для 48–55 В | Отключение и фиксация выходного напряжения; восстановление после повторного включения |
| Перенапряжение | 60,5–74,2 В |
| Перенапряжение | Для 55 В версии: отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание | Защита предусмотрена |
Электромагнитная совместимость
| Параметр | Норма / уровень |
| Электростатический разряд | Уровень 4, 15 кВ воздухом; 8 кВ контактом |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстротным переходным процессам | Уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 1 кВ L-N |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Эмиссия по проводам | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
Изоляция и прочность
| Параметр | Значение |
| Испытательное напряжение | 4000 В AC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | Менее 100 мкА (СКЗ) при 264 В AC |
| Класс защиты | Класс II |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -20 до +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0–45 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Механические данные
| Параметр | Значение |
| Габариты | 62 × 30 × 85,5 мм |
| Масса | 231 г |
| Исполнение корпуса | Настенный адаптер, серия NGE65/90, версия EU |
| Сетевой ввод | Фиксированная AC-вилка |
| Выходной кабель | UL 1185, 16AWG, 1000±50 мм для 12–18 В; 1200±50 мм для 24–55 В |
| Тип выходного разъёма | P1J |
MTBF
| Метод расчёта | Результат |
| MIL-HDBK-217F (25 °C) | 605,3 тыс. ч, минимум |
| Telcordia TR/SR-332 (Bellcore) (25 °C) | 5120,6 тыс. ч, минимум |
Упаковка
| Параметр | Значение |
| Количество в коробке | 42 шт. |
| Масса брутто коробки | 11,6 кг |
| Объём коробки | 1,13 CUFT |
Сертификация и соответствие
- UL62368-1
- IEC62368-1
- IEC60601-1 / IEC60601-1-11
- IEC61558-1 / IEC61558-2-16
- IEC60335-1
- BS EN/EN62368-1
- BS EN/EN60601-1 / EN60601-1-11
- BS EN/EN61558-1 / EN61558-2-16
- BS EN/EN60335-1
- GB4943.1
- J62368-1
- RCM AS/NZS 62368.1
- AS/NZS 61558.1 / 61558.2.16
- EAC TPTC004
- KC62368-1
- BIS IS13252(part1):2010 / IEC60950-1:2005
- FCC Part 15
- EN55032 / CISPR32 / EN55011
- EN55035 / CISPR35
- EN61000-3-2
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH.
2. Выходное напряжение измеряется на выводе разъёма при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от низкого до высокого уровня сети при номинальной нагрузке.
6. Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
8. Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтверждать соответствие всей системы требованиям EMC.
