NGE90U55-P1J

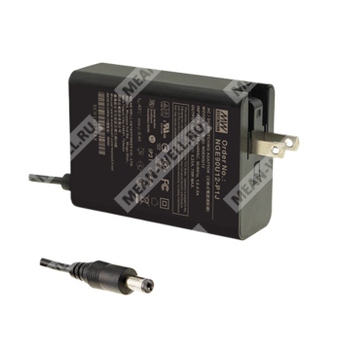

NGE90U55-P1J - компактный настенный AC-DC адаптер с выходом 55 В для промышленного и бытового применения.
Расшифровка партномера
| Позиция | Расшифровка |
| NGE90 | Серия NGE90: настенный одно-выходной «зелёный» адаптер мощностью 90 Вт |
| U | Версия для США; складные сетевые штыри, невзаимозаменяемая AC-вилка |
| 55 | Выходное напряжение 55 В |
| P1J | Стандартный DC-разъём: цилиндрический 5,5 × 2,1 мм, длина 11 мм, полярность C+ |
Назначение и особенности
NGE90U55-P1J — высоконадежный настенный импульсный источник питания переменного/постоянного тока с одним выходом, предназначенный для питания электронной аппаратуры, телекоммуникационных устройств, офисной, промышленной, медицинской и бытовой техники.
Изделие относится к серии NGE90, выполнено в ультратонком корпусе, поддерживает широкий диапазон сетевого входа и соответствует требованиям по энергоэффективности. Для версии U используется складная AC-вилка, что упрощает транспортировку и эксплуатацию.
Краткое описание серии
Серия NGE90 представляет собой компактные настенные адаптеры мощностью 90 Вт с одним выходом. Конструкция ориентирована на мобильное и стационарное применение, низкое энергопотребление в холостом ходе и соответствие международным требованиям безопасности и ЭМС.
Основные особенности
- Интервал входного напряжения 80–264 В AC.
- Ультратонкий корпус толщиной 30 мм.
- Потребление мощности без нагрузки менее 0,1 Вт.
- Уровень энергоэффективности VI.
- Класс II по электробезопасности, без защитного заземляющего контакта.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Очень низкий ток утечки: менее 100 мкА.
- Широкий диапазон рабочей температуры.
- Складная AC-вилка в версии U.
- Совместимость с различными вариантами DC-разъёмов и кабельных исполнений.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисное оборудование.
- Промышленное оборудование.
- Оборудование питания PoE.
- Медицинские устройства.
- Бытовые устройства.
Технические параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 55 В |
| Номинальный ток | 1,64 А |
| Диапазон тока | 0–1,64 А |
| Номинальная мощность | 90,2 Вт |
| Пульсации и шум | 240 мВ p-p |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1,8 А / 115 В AC; 0,9 А / 230 В AC |
| Пусковой ток | Холодный пуск: 50 А / 115 В AC; 100 А / 230 В AC |
| КПД тип. | 92% |
| Ток утечки | Touch current < 100 мкА (действ.) при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–160% от номинальной выходной мощности |
| Тип защиты при перегрузке | 12–24 В: режим hiccup, автоматическое восстановление после снятия неисправности; 48–55 В: отключение и защёлка по выходу, восстановление после повторного включения питания |
| Перенапряжение | 55 В: 60,5–74,2 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −20…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
ЭМС и помехоустойчивость
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2: уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| Радиочастотное поле | BS EN/EN61000-4-3: уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4: уровень 3, 2 кВ |
| Скачки напряжения | BS EN/EN61000-4-5: уровень 3, 1 кВ L-N |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8: уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Кондуктивные помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832: класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32)/EN55011, FCC Part15, CNS15936, GB/T 9254.1-2021, KS C 9832: класс B |
| Гармонические токи | BS EN/EN61000-3-2: класс A |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4000 В AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты | Класс II |
| Ток утечки | < 100 мкА |
Надёжность
| Параметр | Значение |
| MTBF | 5120,6 тыс. ч минимум, Telcordia TR/SR-332 (Bellcore), 25 °C |
| MTBF | 605,3 тыс. ч минимум, MIL-HDBK-217F, 25 °C |
Габариты, масса, упаковка
| Параметр | Значение |
| Размеры | 62 × 30 × 85,5 мм (Д × Ш × В) |
| Масса | 231 г |
| Упаковка | 42 шт. / 11,6 кг / 1,13 куб. футов для NGE90Exx-P1J; для NGE90Ixx/Uxx-P1J: 54 шт. / 13,2 кг / 0,93 куб. футов |
Конфигурация и исполнение

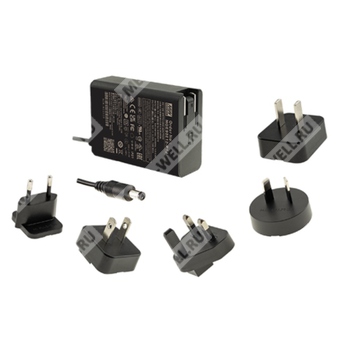

Модель NGE90U55-P1J относится к версии U, то есть к исполнению с фиксированными, складными сетевыми штырями и невзаимозаменяемой AC-вилкой. Выходной DC-разъём в стандартном исполнении — P1J.
Разъёмы
AC-вход: фиксированная складная вилка, версия U.
DC-выход: стандартный штекер P1J, 5,5 × 2,1 мм, длина 11 мм, центральный контакт положительный.
Примечания
- Все параметры заданы при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на концевом участке штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется при изменении входа от низкого до высокого уровня при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 0% до 100% номинальной.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга.
- Источник питания рассматривается как независимый модуль, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Проект соответствует уровню DoE США VII.
Дополнительно для версии NGE90U55-P1J применимы характеристики серии NGE90, включая совместимость с международными стандартами безопасности: IEC62368-1, IEC60601-1/-1-11, IEC61558-1/-2-16, IEC60335-1, а также соответствующие национальные и региональные версии, указанные для серии.
